C= Amiga A1060
Desde el primer modelo Commodore siempre tuvo en mente darle a Amiga compatibilidad con IBM PC. En la presentación de "la Amiga" en el Lincoln Center de Nueva York en julio de 1985, ya existía una versión de un emulador implementado en software (Transformer). También se suponía que había en proyecto un dispositivo de aceleración para hacer que esta emulación basada en software fuera más útil, pero por alguna razón, Commodore abandonó ese camino y construyó una pieza de hardware enorme, costosa, ruidosa y bastante fea para la estética del resto del equipo, que llamaron A1060 Sidecar.

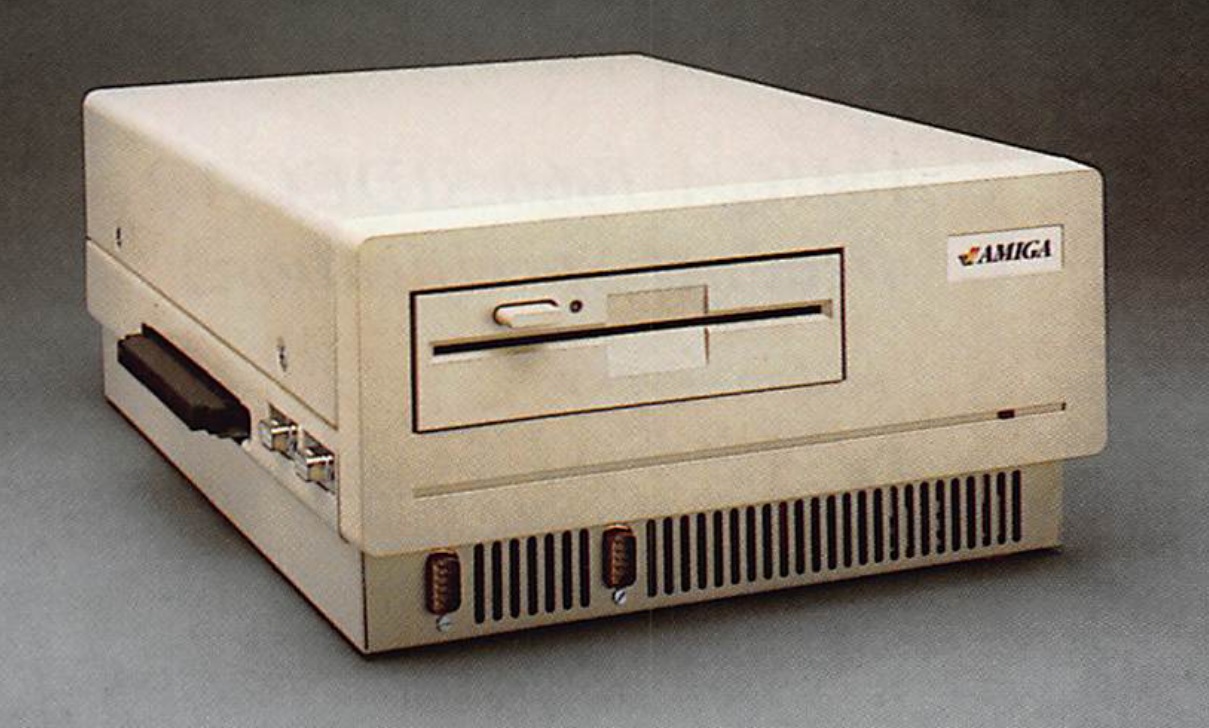

Foto anuncio publicitario
El Sidecar es un gabinete metálico (primer discordancia) de proporciones fuera de escala respecto al equipo expandido, que incluye un motherboard IBM-PC compatible, con un 8088 de 4,77 MHz, un zócalo para un coprocesador matemático 8087, 256kB de RAM (expandible hasta 512kB), tres ranuras ISA de 8 bits , una unidad de disquete de 360 K y 128kB KB de memoria para video y transferencia de datos, compartida entre el 68000 de Amiga y el 8088 de la PC. Se conecta a la ranura de expansión de 86 pines en el lado derecho del Amiga 1000.
El Sidecar proporciona mejor compatibilidad con la PC que el software Transformer, pero se construyó específicamente para el Amiga 1000 y se introdujo poco antes que se discontinuara la comercialización de esta última. Debido a esto, no han vendido muchas unidades. Sin embargo la mucho más elegante tarjeta interna BridgeBoard compatible con PC para Amiga 2000 usaba el mismo software y probablemente gran parte del mismo diseño de hardware.
Diseño
La construcción es de metal de alta calidad, grande, con una apariencia más cercana al de un gabinete XT y un ventilador en la parte trasera de gran potencia y muy ruidoso.
El A1060 se conecta a través del puerto de expasión derecho de la A1000, prolongando el gabinete y dejando inaccesibles a los puertos de mouse y joystick. Por este motivo la solución fue hacer un puente por dentro del gabinete y replicar estas salidas por el frente del sidecar,

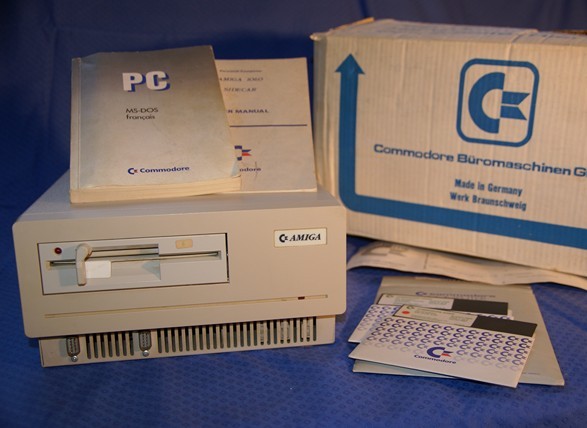

Contenido embalaje
La alimentación se conecta al Sidecar y, a través de él, se entrega energía al Amiga. El interruptor del Sidecar se utiliza como encendido para todo el sistema.
El puerto trasero cercano a la base, debajo del enchufe de alimentación, es para unidades de disquette externas, del tipo A1010 (3.5") ó A1020 (5.25"). Ya sea que la unidad interna esté presente o no la unidad externa recibirá la asignación "B:".
A pesar de su enorme tamaño, el Sidecar no tiene mucho espacio libre en el interior. Una gran fuente de alimentación y el drive de 5.25" se llevan gran parte de la capacidad. Tres ranuras ISA de 8 bits, longitud completa, ocupa el resto del volumen superior, solo dejando libre por debajo el espacio para el motherboard compatibloe PC.
Especificaciones:
CPU: Intel 8088
CPU clock: 4.77 MHz
RAM: 256 kB
VRAM: 128 kB
Entrada/Salida: Floppy drive secundario (A1010 ó A1020), 3 slots ISA 8bits, zócalo para coprocesador 8087
Lanzamiento: 11-1986
CPU: Intel 8088
CPU clock: 4.77 MHz
RAM: 256 kB
VRAM: 128 kB
Entrada/Salida: Floppy drive secundario (A1010 ó A1020), 3 slots ISA 8bits, zócalo para coprocesador 8087
Lanzamiento: 11-1986
Elementos:
Artículo: Interface
Manual: Users Manual
Manual: MS-DOS
Caja: Cartón
Caja: Sobre de cartón para los disquettes
Folleto: Tarjeta de Garantía
Disquette: Amiga DOS 1.2 with Sidecar Extensions
Disquette: MS-DOS 3.2 with Sidecar Extensions
Artículo: Interface
Manual: Users Manual
Manual: MS-DOS
Caja: Cartón
Caja: Sobre de cartón para los disquettes
Folleto: Tarjeta de Garantía
Disquette: Amiga DOS 1.2 with Sidecar Extensions
Disquette: MS-DOS 3.2 with Sidecar Extensions
Manuales:
User's Manual;
User's Manual;
Software:
[1986-04-25] Install disk - Janus library v32.2; [1988-10-25] Install disk - Janus library v33.1b5; [1989-09-11] Install disk v1.02 - Janus library v33.4; [1991-08-21] Install disk v2.1 - Janus library v36.83; CBM-PC Janus;
[1986-04-25] Install disk - Janus library v32.2; [1988-10-25] Install disk - Janus library v33.1b5; [1989-09-11] Install disk v1.02 - Janus library v33.4; [1991-08-21] Install disk v2.1 - Janus library v36.83; CBM-PC Janus;
Esquemáticos / Manuales de Servicio:
Esquemático Rev.4; Esquemático Rev.5;
Esquemático Rev.4; Esquemático Rev.5;
Conectores:
Drive Externo; Joystick (Frente); Joystick (Lateral); Mouse (Frente); Mouse (Lateral); Puerto Zorro;
Drive Externo; Joystick (Frente); Joystick (Lateral); Mouse (Frente); Mouse (Lateral); Puerto Zorro;
Folletos:
Sidecar;
Sidecar;
