Conectores
|

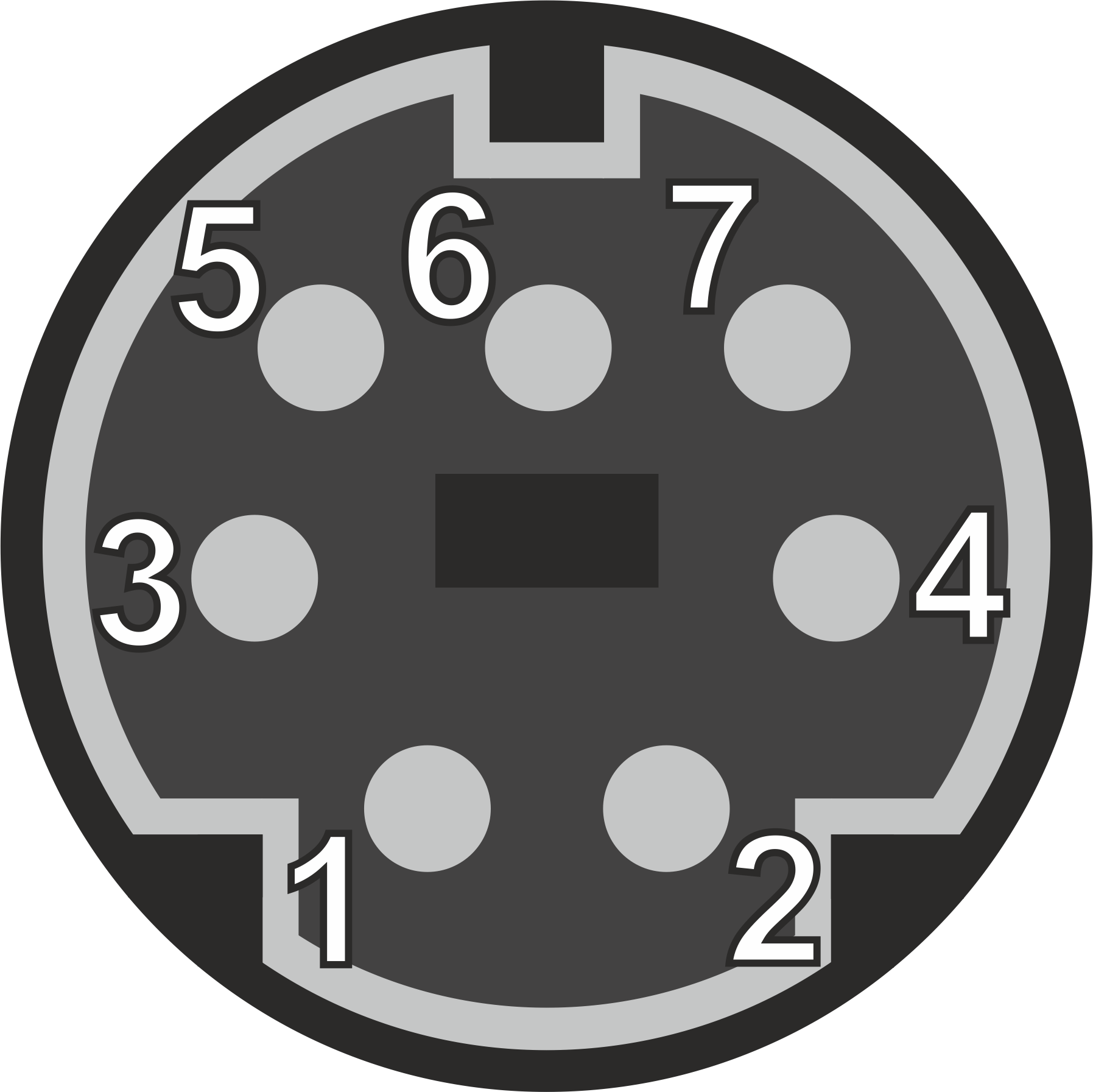

Cable - MINIDIN 7 M
|
| Pin | Señal | Tipo | Descripción |
| 1 | GND | Alimentación | |
| 2 | +5 VDC | Alimentación | |
| 3 | MOTOR | Salida | Control del motor del datasette. Aproximadamente 6v |
| 4 | READ | Entrada | Leer datos desde el datasette |
| 5 | WRITE | Salida | Escribir datos al datasette |
| 6 | SENSE | Entrada | Para detectar si alguna de las teclas PLAY, RECORD, F.FWD ó REW están presionadas. |
| 7 | GND | Alimentación |
| 1: GND Alimentación |
| 2: +5 VDC Alimentación |
| 3: MOTOR Salida Control del motor del datasette. Aproximadamente 6v |
| 4: READ Entrada Leer datos desde el datasette |
| 5: WRITE Salida Escribir datos al datasette |
| 6: SENSE Entrada Para detectar si alguna de las teclas PLAY, RECORD, F.FWD ó REW están presionadas. |
| 7: GND Alimentación |
