Conectores
|

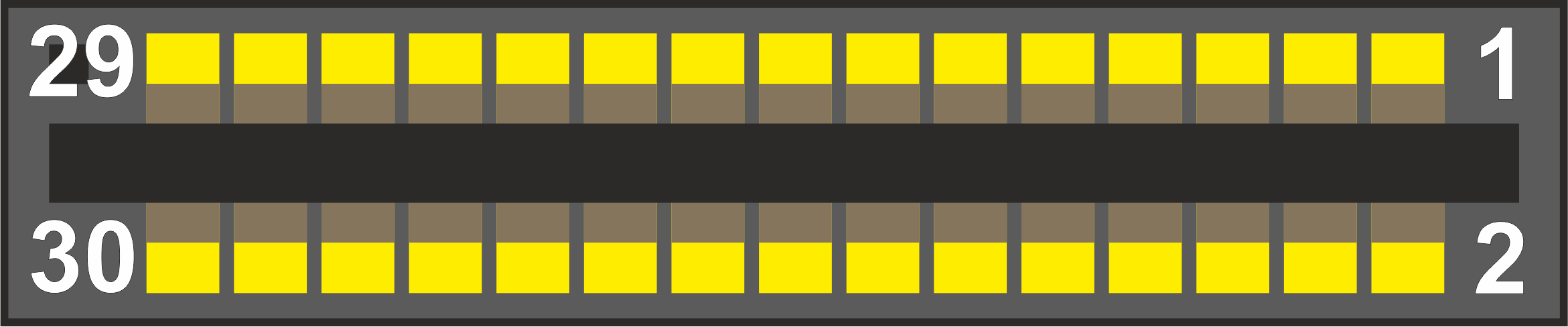

Cartridge - EDGE 30
|
| Pin | Señal | Tipo | Descripción |
| 01 | B02 Phi2 | Salida | CPU Reloj fase 2 |
| 02 | -CCTL | Salida | Cartridge Control Select |
| 03 | R/-W | Salida | Leer / Escribir |
| 04 | RD5 | Entrada | ROM presente en $A000 a $BFFF |
| 05 | A10 | Salida | Bus de direcciones bit 10 |
| 06 | +5v DC | Alimentación | |
| 07 | A11 | Salida | Bus de direcciones bit 11 |
| 08 | -S5 | Salida | Chip select en $A000 a $BFFF |
| 09 | D7 | Entrada/Salida | Bus de datos bit 7 |
| 10 | D6 | Entrada/Salida | Bus de datos bit 6 |
| 11 | D3 | Entrada/Salida | Bus de datos bit 3 |
| 12 | D0 | Entrada/Salida | Bus de datos bit 0 |
| 13 | A12 | Salida | Bus de direcciones bit 12 |
| 14 | D1 | Entrada/Salida | Bus de datos bit 1 |
| 15 | A9 | Salida | Bus de direcciones bit 9 |
| 16 | D2 | Entrada/Salida | Bus de datos bit 2 |
| 17 | A8 | Salida | Bus de direcciones bit 8 |
| 18 | D5 | Entrada/Salida | Bus de datos bit 5 |
| 19 | A7 | Salida | Bus de direcciones bit 7 |
| 20 | D4 | Entrada/Salida | Bus de datos bit 4 |
| 21 | A6 | Salida | Bus de direcciones bit 6 |
| 22 | A0 | Salida | Bus de direcciones bit 0 |
| 23 | A5 | Salida | Bus de direcciones bit 5 |
| 24 | A1 | Salida | Bus de direcciones bit 1 |
| 25 | A4 | Salida | Bus de direcciones bit 4 |
| 26 | A2 | Salida | Bus de direcciones bit 2 |
| 27 | GND | Alimentación | |
| 28 | A3 | Salida | Bus de direcciones bit 3 |
| 29 | RD4 | Entrada | ROM presente en $8000 a $9FFF |
| 30 | -S4 | Salida | Chip select en $8000 a $9FFF |
| 01: B02 Phi2 Salida CPU Reloj fase 2 |
| 02: -CCTL Salida Cartridge Control Select |
| 03: R/-W Salida Leer / Escribir |
| 04: RD5 Entrada ROM presente en $A000 a $BFFF |
| 05: A10 Salida Bus de direcciones bit 10 |
| 06: +5v DC Alimentación |
| 07: A11 Salida Bus de direcciones bit 11 |
| 08: -S5 Salida Chip select en $A000 a $BFFF |
| 09: D7 Entrada/Salida Bus de datos bit 7 |
| 10: D6 Entrada/Salida Bus de datos bit 6 |
| 11: D3 Entrada/Salida Bus de datos bit 3 |
| 12: D0 Entrada/Salida Bus de datos bit 0 |
| 13: A12 Salida Bus de direcciones bit 12 |
| 14: D1 Entrada/Salida Bus de datos bit 1 |
| 15: A9 Salida Bus de direcciones bit 9 |
| 16: D2 Entrada/Salida Bus de datos bit 2 |
| 17: A8 Salida Bus de direcciones bit 8 |
| 18: D5 Entrada/Salida Bus de datos bit 5 |
| 19: A7 Salida Bus de direcciones bit 7 |
| 20: D4 Entrada/Salida Bus de datos bit 4 |
| 21: A6 Salida Bus de direcciones bit 6 |
| 22: A0 Salida Bus de direcciones bit 0 |
| 23: A5 Salida Bus de direcciones bit 5 |
| 24: A1 Salida Bus de direcciones bit 1 |
| 25: A4 Salida Bus de direcciones bit 4 |
| 26: A2 Salida Bus de direcciones bit 2 |
| 27: GND Alimentación |
| 28: A3 Salida Bus de direcciones bit 3 |
| 29: RD4 Entrada ROM presente en $8000 a $9FFF |
| 30: -S4 Salida Chip select en $8000 a $9FFF |
