Conectores
|

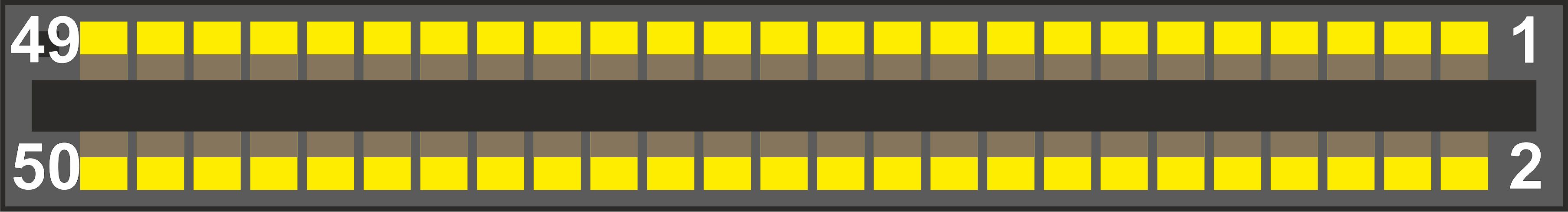

Cartridge - EDGE 50
|
| Pin | Señal | Tipo | Descripción |
| 01 | -CS1 | Salida | Lectura al BUS de expansión en un rango de direcciones 4000-7FFF (-SLTRQ + -RD + -A14 + -A15) |
| 02 | -CS2 | Salida | Lectura al BUS de expansión en un rango de direcciones 8000-BFFF (-SLTRQ + -RD + A14 + -A15) |
| 03 | -CS12 | Salida | Lectura al BUS de expansión en un rango de direcciones 4000-BFFF (-CS1 + -CS2) |
| 04 | -SLTSL | Salida | Selección de Slot. Una señal baja indica que se quiere acceder específicamente a este puerto. En el caso de la TPC-310 corresponde con -SLTSL2 |
| 05 | No conectado | No definido | |
| 06 | -RFSH | Salida | Señal de -RFSH del Z80 |
| 07 | -WAIT | Entrada | Para solicitar un estado de -WAIT al Z80 |
| 08 | -INT | Entrada | Para solicitar un estado de -INT (interrupción) al Z80 |
| 09 | -M1 | Salida | Señal -M1 (ciclo de instrucción) del Z80 |
| 10 | -BUSDIR | Entrada | Esta señal controla la dirección del buffer de bus de datos externo. Un nivel bajo indica una salida desde el cartucho durante la transmisión de datos. No utilizado en la DPC-200 |
| 11 | -IORQ | Salida | Señal -IORQ del Z80. Indica que solicita un acceso a una dirección en un periférico en lugar de la RAM del sistema |
| 12 | -MERQ | Salida | Señal -MERQ del Z80. Indica que solicita un acceso a una dirección de la RAM del sistema |
| 13 | -WR | Salida | Señal -WR del Z80. Valor bajo durante un ciclo de escritura |
| 14 | -RD | Salida | Señal -RD del Z80. Valor bajo durante un ciclo de lectura |
| 15 | -RESET | Salida | Señal -RESET del Z80. Un valor bajo indica un RESET del sistema |
| 16 | No conectado | No definido | |
| 17 | A9 | Salida | Bus de direcciones del Z80 |
| 18 | A15 | Salida | Bus de direcciones del Z80 |
| 19 | A11 | Salida | Bus de direcciones del Z80 |
| 20 | A10 | Salida | Bus de direcciones del Z80 |
| 21 | A7 | Salida | Bus de direcciones del Z80 |
| 22 | A6 | Salida | Bus de direcciones del Z80 |
| 23 | A12 | Salida | Bus de direcciones del Z80 |
| 24 | A8 | Salida | Bus de direcciones del Z80 |
| 25 | A14 | Salida | Bus de direcciones del Z80 |
| 26 | A13 | Salida | Bus de direcciones del Z80 |
| 27 | A1 | Salida | Bus de direcciones del Z80 |
| 28 | A0 | Salida | Bus de direcciones del Z80 |
| 29 | A3 | Salida | Bus de direcciones del Z80 |
| 30 | A2 | Salida | Bus de direcciones del Z80 |
| 31 | A5 | Salida | Bus de direcciones del Z80 |
| 32 | A4 | Salida | Bus de direcciones del Z80 |
| 33 | D1 | Entrada/Salida | Bus de datos del Z80 |
| 34 | D0 | Entrada/Salida | Bus de datos del Z80 |
| 35 | D3 | Entrada/Salida | Bus de datos del Z80 |
| 36 | D2 | Entrada/Salida | Bus de datos del Z80 |
| 37 | D5 | Entrada/Salida | Bus de datos del Z80 |
| 38 | D4 | Entrada/Salida | Bus de datos del Z80 |
| 39 | D7 | Entrada/Salida | Bus de datos del Z80 |
| 40 | D6 | Entrada/Salida | Bus de datos del Z80 |
| 41 | GND | Alimentación | Nivel de referencia DC |
| 42 | CLOCK | Salida | Señal de reloj del Z80 (3.579545MHz) |
| 43 | GND | Alimentación | Nivel de referencia DC |
| 44 | SW1 | No definido | Para protección de inserción - remoción de cartuchos |
| 45 | 5v DC | Alimentación | 5v DC desde la fuente de alimentación interna respecto a GND |
| 46 | SW2 | No definido | Para protección de inserción - remoción de cartuchos |
| 47 | 5v DC | Alimentación | 5v DC desde la fuente de alimentación interna respecto a GND |
| 48 | 12v DC | Alimentación | 12v DC desde la fuente de alimentación interna respecto a GND |
| 49 | Entrada de Audio | Entrada | Fuente de sonido externa para su mezcla con el sonido interno del sistema |
| 50 | -12v DC | Alimentación | -12v DC desde la fuente de alimentación interna respecto a GND |
