Conectores
|

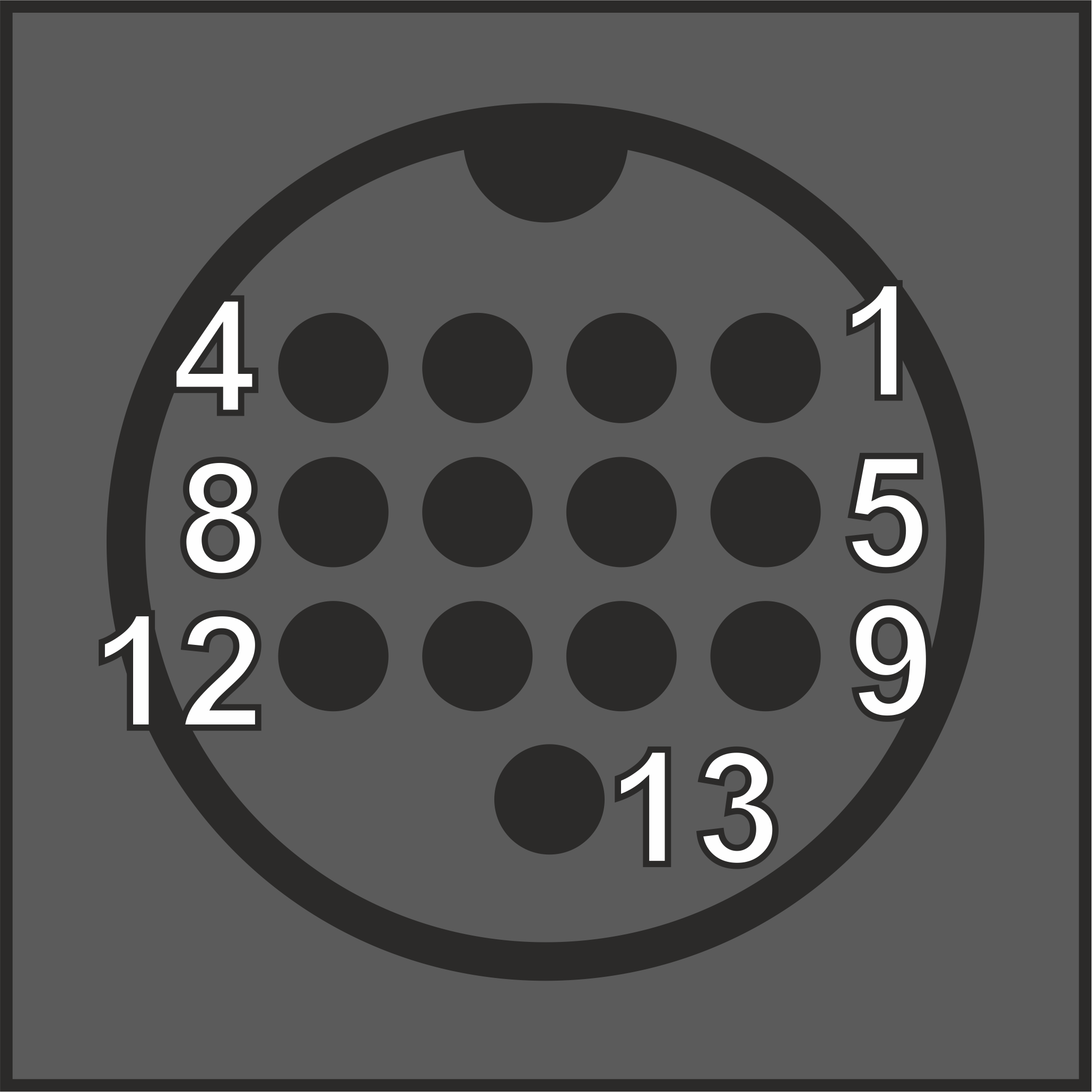

Alimentación - DIN 13 H
|
| Pin | Señal | Tipo | Descripción |
| 01 | +5v DC | Alimentación | |
| 02 | GND | Alimentación | |
| 03 | +12v DC | Alimentación | |
| 04 | -12v DC | Alimentación | |
| 05 | SWITCH | Entrada | Conmutador de encendido |
| 06 | +5v DC | Alimentación | |
| 07 | GND | Alimentación | |
| 08 | +12v DC | Alimentación | |
| 09 | SWITCH | Entrada | Conmutador de encendido |
| 10 | +5v DC | Alimentación | |
| 11 | GND | Alimentación | |
| 12 | GND | Alimentación | |
| 13 | +5v DC | Alimentación |
| 01: +5v DC Alimentación |
| 02: GND Alimentación |
| 03: +12v DC Alimentación |
| 04: -12v DC Alimentación |
| 05: SWITCH Entrada Conmutador de encendido |
| 06: +5v DC Alimentación |
| 07: GND Alimentación |
| 08: +12v DC Alimentación |
| 09: SWITCH Entrada Conmutador de encendido |
| 10: +5v DC Alimentación |
| 11: GND Alimentación |
| 12: GND Alimentación |
| 13: +5v DC Alimentación |
