Conectores
|

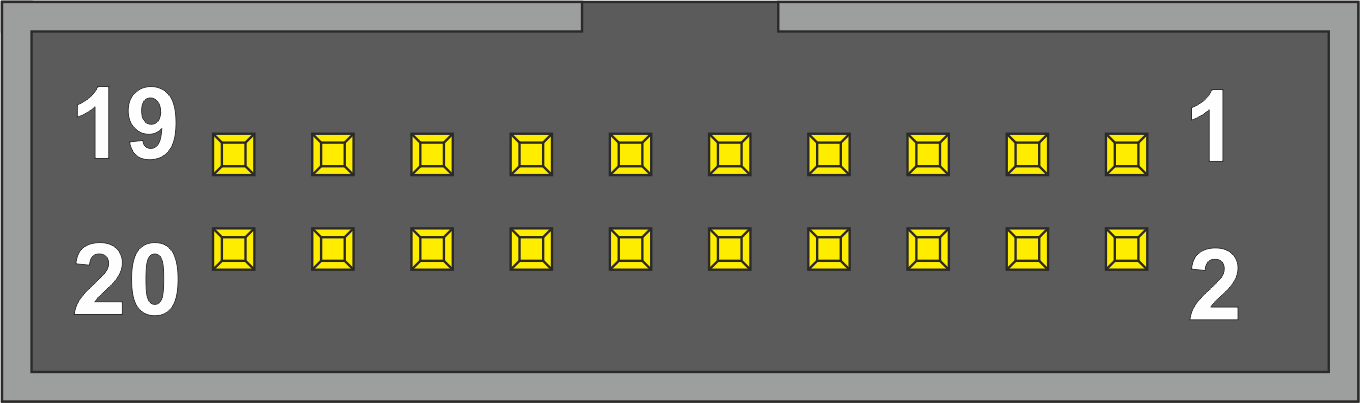

Keyboard - IDC 20 M
|
| Pin | Señal | Tipo | Descripción |
| 01 | SD3 | Salida | |
| 02 | SD7 | Salida | |
| 03 | ST0 | Entrada | |
| 04 | ST1 | Entrada | |
| 05 | ST2 | Entrada | |
| 06 | ST3 | Entrada | |
| 07 | ST4 | Entrada | |
| 08 | ST5 | Entrada | |
| 09 | ST6 | Entrada | |
| 10 | ST7 | Entrada | |
| 11 | SD6 | Salida | |
| 12 | SD5 | Salida | |
| 13 | SD4 | Salida | |
| 14 | SD2 | Salida | |
| 15 | SD1 | Salida | |
| 16 | SD0 | Salida | |
| 17 | GND | Alimentación | |
| 18 | GND | Alimentación | |
| 19 | GND | Alimentación | |
| 20 | GND | Alimentación |
| 01: SD3 Salida |
| 02: SD7 Salida |
| 03: ST0 Entrada |
| 04: ST1 Entrada |
| 05: ST2 Entrada |
| 06: ST3 Entrada |
| 07: ST4 Entrada |
| 08: ST5 Entrada |
| 09: ST6 Entrada |
| 10: ST7 Entrada |
| 11: SD6 Salida |
| 12: SD5 Salida |
| 13: SD4 Salida |
| 14: SD2 Salida |
| 15: SD1 Salida |
| 16: SD0 Salida |
| 17: GND Alimentación |
| 18: GND Alimentación |
| 19: GND Alimentación |
| 20: GND Alimentación |
