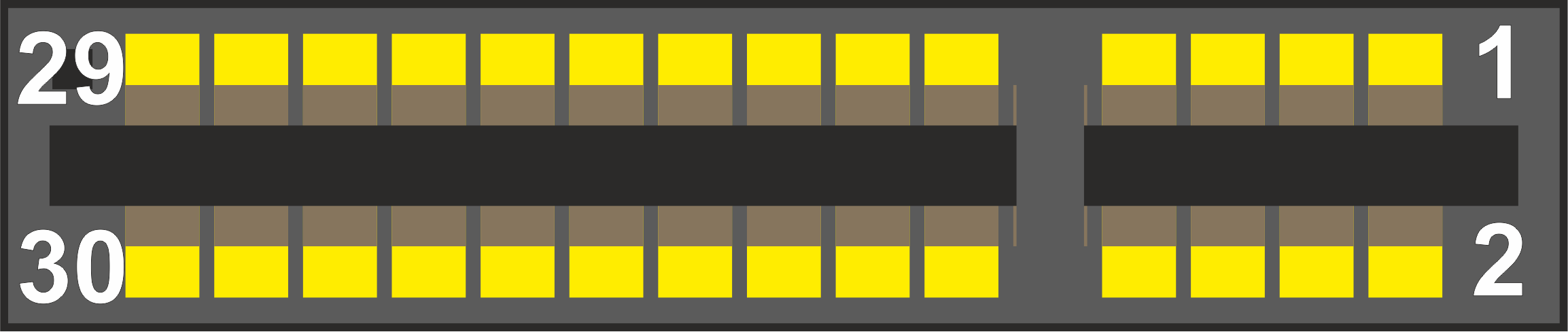

Cartridge - EDGE 30 IF2
|
Pin | Señal | Tipo | Descripción |
01 | /ROMCS | Salida | Acceso a la ROM |
02 | +5vDC | Alimentación | |
03 | A12 | Salida | Bus de Direcciones |
04 | A15 | Salida | Bus de Direcciones |
05 | A7 | Salida | Bus de Direcciones |
06 | A13 | Salida | Bus de Direcciones |
07 | A6 | Salida | Bus de Direcciones |
08 | A8 | Salida | Bus de Direcciones |
09 | NC | No definido | Tope |
10 | NC | No definido | Tope |
11 | A5 | Salida | Bus de Direcciones |
12 | A9 | Salida | Bus de Direcciones |
13 | A4 | Salida | Bus de Direcciones |
14 | A11 | Salida | Bus de Direcciones |
15 | A3 | Salida | Bus de Direcciones |
16 | /MREQ | Salida | Acceso a Memoria |
17 | A2 | Salida | Bus de Direcciones |
18 | A10 | Salida | Bus de Direcciones |
19 | A1 | Salida | Bus de Direcciones |
20 | A14 | Salida | Bus de Direcciones |
21 | A0 | Salida | Bus de Direcciones |
22 | D7 | Entrada | Bus de Datos |
23 | D0 | Entrada | Bus de Datos |
24 | D6 | Entrada | Bus de Datos |
25 | D1 | Entrada | Bus de Datos |
26 | D5 | Entrada | Bus de Datos |
27 | D2 | Entrada | Bus de Datos |
28 | D4 | Entrada | Bus de Datos |
29 | GND | Alimentación | |
30 | D3 | Entrada | Bus de Datos |
01: /ROMCS Salida Acceso a la ROM |
02: +5vDC Alimentación |
03: A12 Salida Bus de Direcciones |
04: A15 Salida Bus de Direcciones |
05: A7 Salida Bus de Direcciones |
06: A13 Salida Bus de Direcciones |
07: A6 Salida Bus de Direcciones |
08: A8 Salida Bus de Direcciones |
09: NC No definido Tope |
10: NC No definido Tope |
11: A5 Salida Bus de Direcciones |
12: A9 Salida Bus de Direcciones |
13: A4 Salida Bus de Direcciones |
14: A11 Salida Bus de Direcciones |
15: A3 Salida Bus de Direcciones |
16: /MREQ Salida Acceso a Memoria |
17: A2 Salida Bus de Direcciones |
18: A10 Salida Bus de Direcciones |
19: A1 Salida Bus de Direcciones |
20: A14 Salida Bus de Direcciones |
21: A0 Salida Bus de Direcciones |
22: D7 Entrada Bus de Datos |
23: D0 Entrada Bus de Datos |
24: D6 Entrada Bus de Datos |
25: D1 Entrada Bus de Datos |
26: D5 Entrada Bus de Datos |
27: D2 Entrada Bus de Datos |
28: D4 Entrada Bus de Datos |
29: GND Alimentación |
30: D3 Entrada Bus de Datos |
