Conectores
|

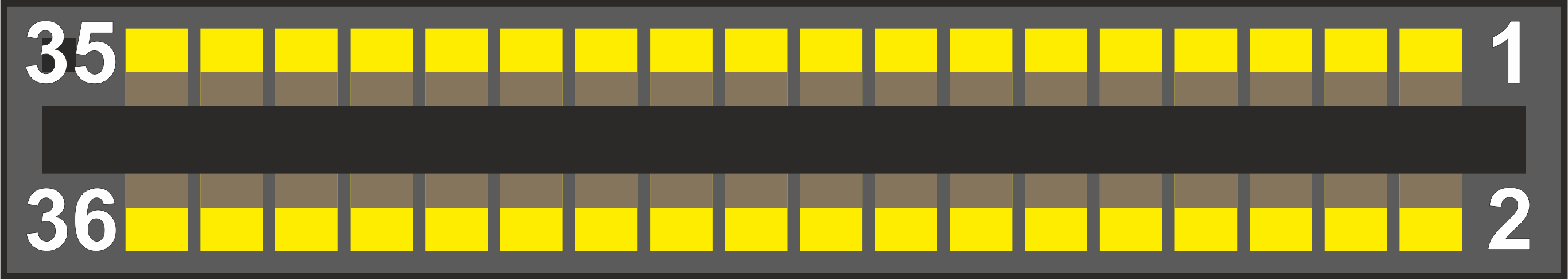

Cartridge - EDGE 36
|
| Pin | Señal | Tipo | Descripción |
| 01 | GND | Alimentación | |
| 02 | -ROSCS | Salida | ROS chip select (ROM Oriented Software) |
| 03 | -EXROM | Salida | Habilitación de extensión de ROM (Extension ROM Enable) |
| 04 | BE | Salida | Habilitación de banco (Bank enable) |
| 05 | -REFRESH | Salida | Señal de refresco |
| 06 | A4 | Salida | Bus de direcciones |
| 07 | A11 | Salida | Bus de direcciones |
| 08 | A5 | Salida | Bus de direcciones |
| 09 | A10 | Salida | Bus de direcciones |
| 10 | A6 | Salida | Bus de direcciones |
| 11 | A9 | Salida | Bus de direcciones |
| 12 | A7 | Salida | Bus de direcciones |
| 13 | A8 | Salida | Bus de direcciones |
| 14 | -WR | Salida | Señal baja indica escritura |
| 15 | M1 | Salida | Estado M1 del CPU |
| 16 | -RD | Salida | Señal baja indica lectura |
| 17 | A7RB | Salida | Refresh dirección bit 7 |
| 18 | -IORQ | Salida | Request Entrada/Salida |
| 19 | -MREQ | Salida | Request Memoria |
| 20 | D4 | Entrada/Salida | Bus de datos |
| 21 | A15 | Salida | Bus de direcciones |
| 22 | D3 | Entrada/Salida | Bus de datos |
| 23 | A3 | Salida | Bus de direcciones |
| 24 | D5 | Entrada/Salida | Bus de datos |
| 25 | A2 | Salida | Bus de direcciones |
| 26 | D6 | Entrada/Salida | Bus de datos |
| 27 | A1 | Salida | Bus de direcciones |
| 28 | D2 | Entrada/Salida | Bus de datos |
| 29 | A0 | Salida | Bus de direcciones |
| 30 | D1 | Entrada/Salida | Bus de datos |
| 31 | D7 | Entrada/Salida | Bus de datos |
| 32 | D0 | Entrada/Salida | Bus de datos |
| 33 | A13 | Salida | Bus de direcciones |
| 34 | A12 | Salida | Bus de direcciones |
| 35 | +5vcc | Alimentación | |
| 36 | A14 | Salida | Bus de direcciones |
