Los plotters de 4 colores se hicieron muy populares entre las computadoras hogareñas de los '80s gracias a la empresa Alps, con su pequeño y económico mecanismo que vendió masivamente a todas las empresas de la época. Así fue como Commodore, Radio Shack, Daewoo, Talent, Atari, Canon, Oric, Tandy y otras tantas tuvieron su versión de plotter con este mecanismo.
Funcionamiento
Set de puntas
El mecanismo consiste en un rodillo al cual se alimenta con un rollo de papel que puede rotar en dos direcciones para posicionar las puntas en el eje vertical y un tambor de cuatro puntas que se mueve en el eje horizontal. Las cuatro puntas van montadas en este pequeño tambor, al que se le puede enviar un comando para que gire un cuarto de vuelta para utilizar la siguiente punta. De esta manera se puede imprimir gráficos y caracteres en cuatro colores.
Las puntas son pequeños bolígrafos, usados por muy pocos artefactos de la época, algún modelo de electrocardiógrafo incluido. El problema es que no se fabrican más y aunque se consiguieran puntas "new old stock" (antiguo nuevo stock, o nunca utilizadas) la tinta seguramente se encuentra seca. En apariencia son unidades selladas, pero vamos a ver que se pueden abrir y recargar.
Recarga de las puntas paso a paso

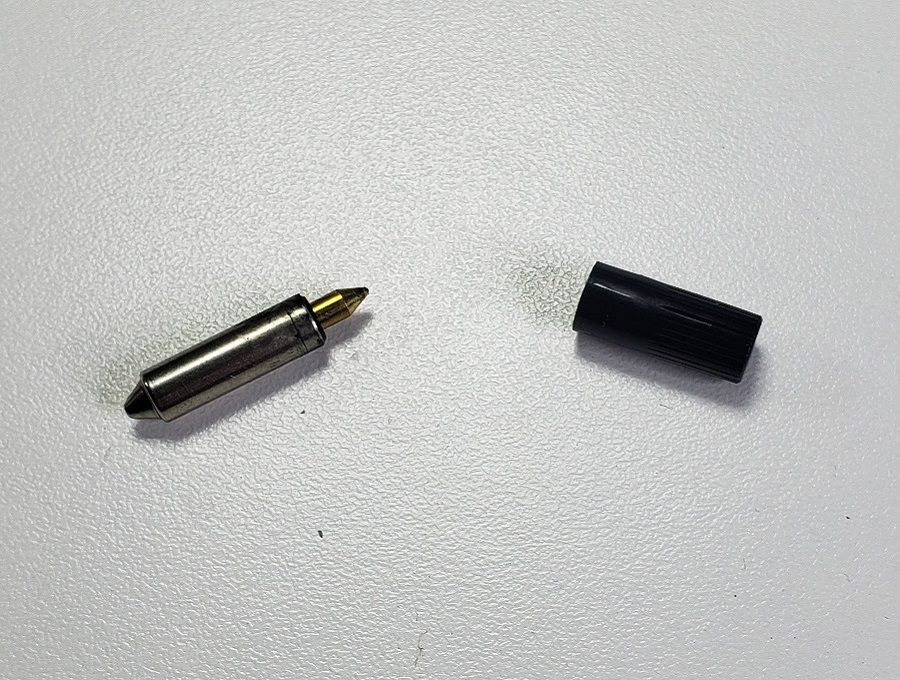

Al quitar la tapa plástica nos encontramos con la punta tipo bolígrafo. Esa es la parte que retiraremos para la carga.

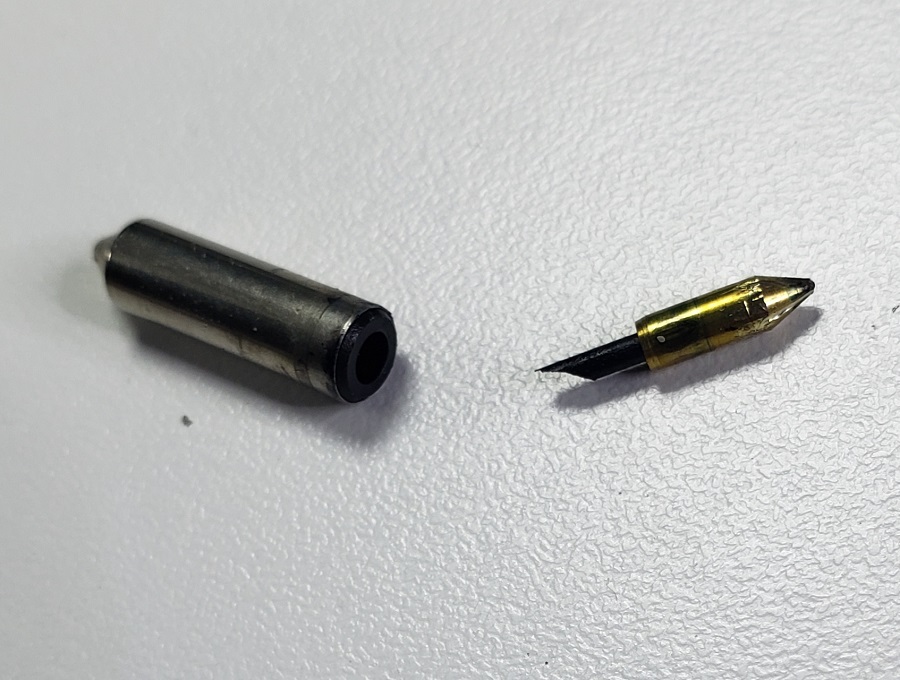

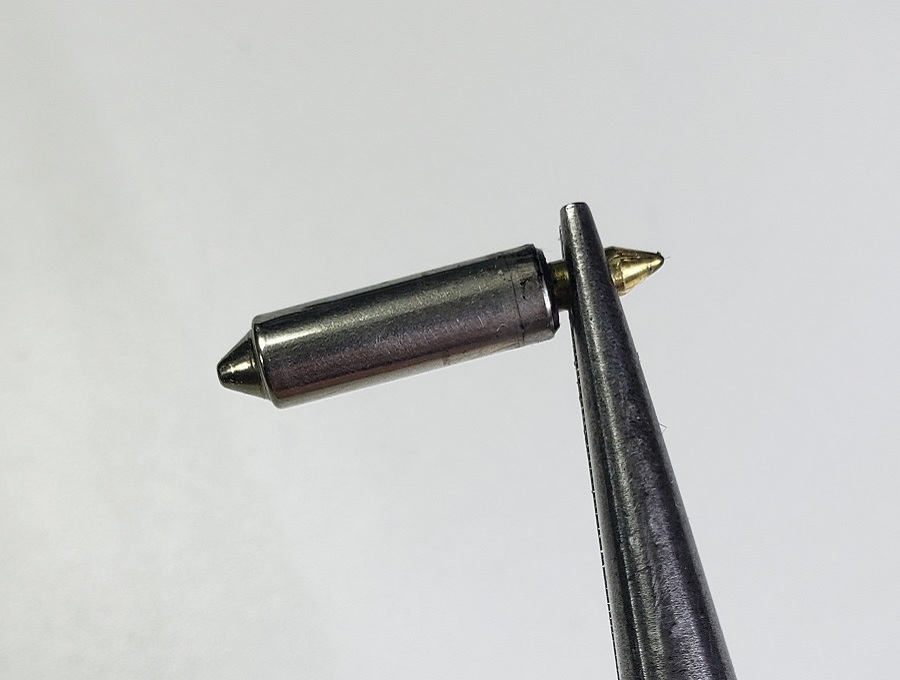

Ayudándonos con una pinza de punta y con mucho cuidado haremos fuerza hasta poder retirar el extremo a bolilla. Pueden pasar dos cosas, que solo salga la punta, como en la imagen, o que esta salga junto con el acople plástico (el mejor de los casos). De ambas formas se puede realizar la recarga.
Una vez retirada la punta, nos vamos a encontrar en el extremo oculto un pequeño tubo cortado en bisel, que se clava en un cilindro de esponja embebido en tinta.
La mejor opción de tinta que encontré es la tinta para sellos, ya que su base es a glicerina y agua en lugar de un solvente, por tanto se seca con la absorción del papel en lugar de evaporarse. Esto hará que no se seque tan rápido dentro del cartucho. Se puede utilizar una jeringa para introducir una pequeña cantidad de tinta dentro del cartucho.

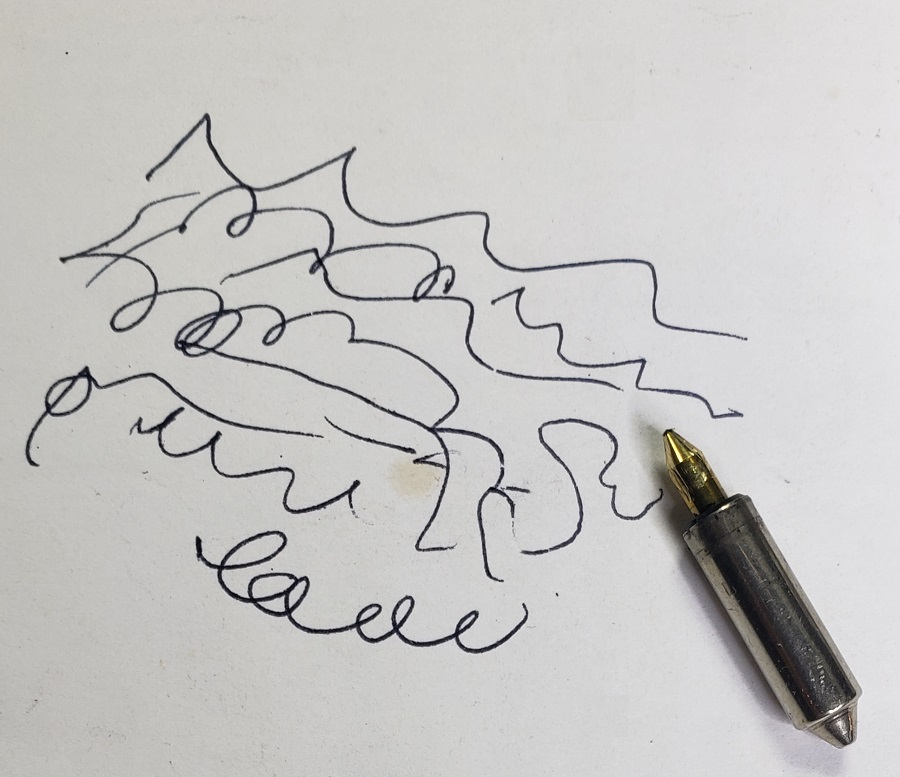

A continuación volvemos a armar la punta y podemos probar su funcionamiento. Hay que tener paciencia a que la tinta llegue a la bolilla y corra hacia el papel. Si encuentra que la bolilla está trabada por tinta seca, deje sumergido el extremo en alcohol isopropílico, y poco a poco deslizándola sobre un papel debería tomar movimiento.
