Un gran amigo me obsequió un equipo del año 1977, una Radio Shack TRS-80 Model I, que en sus años de gloria supo prestar servicio en un instituto. En la actualidad requería de mucho cariño, una de las cosas que más me gusta de este hobby, y Carlos, que lo leyó inmediatamente en mi cara cuando la vi por primera vez decidió hacerme este tremendo regalo.
Y de eso se trata este proyecto, devolverle la vida a esta computadora. Y aunque digan que la belleza se encuentra por dentro la quise dejar por fuera tan linda como mis habilidades lo permitieran también, para tratar de revivir su época de gloria. Gracias Carlos por las horas de pura diversión que en esta reseña quedan plasmadas.
Esta es la primera etapa, el arreglo de la computadora

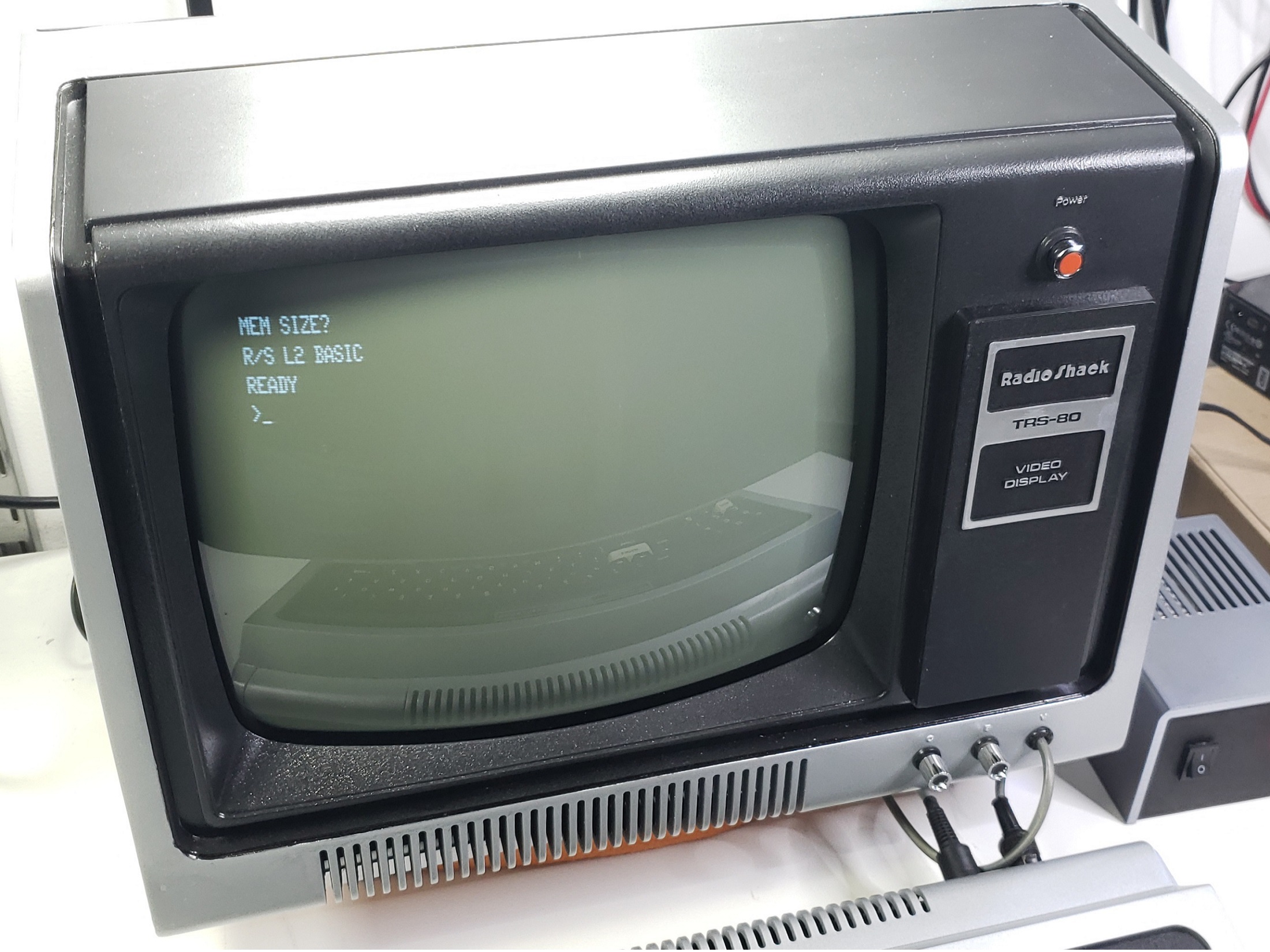

Radio Shack TRS-80 Model I
.

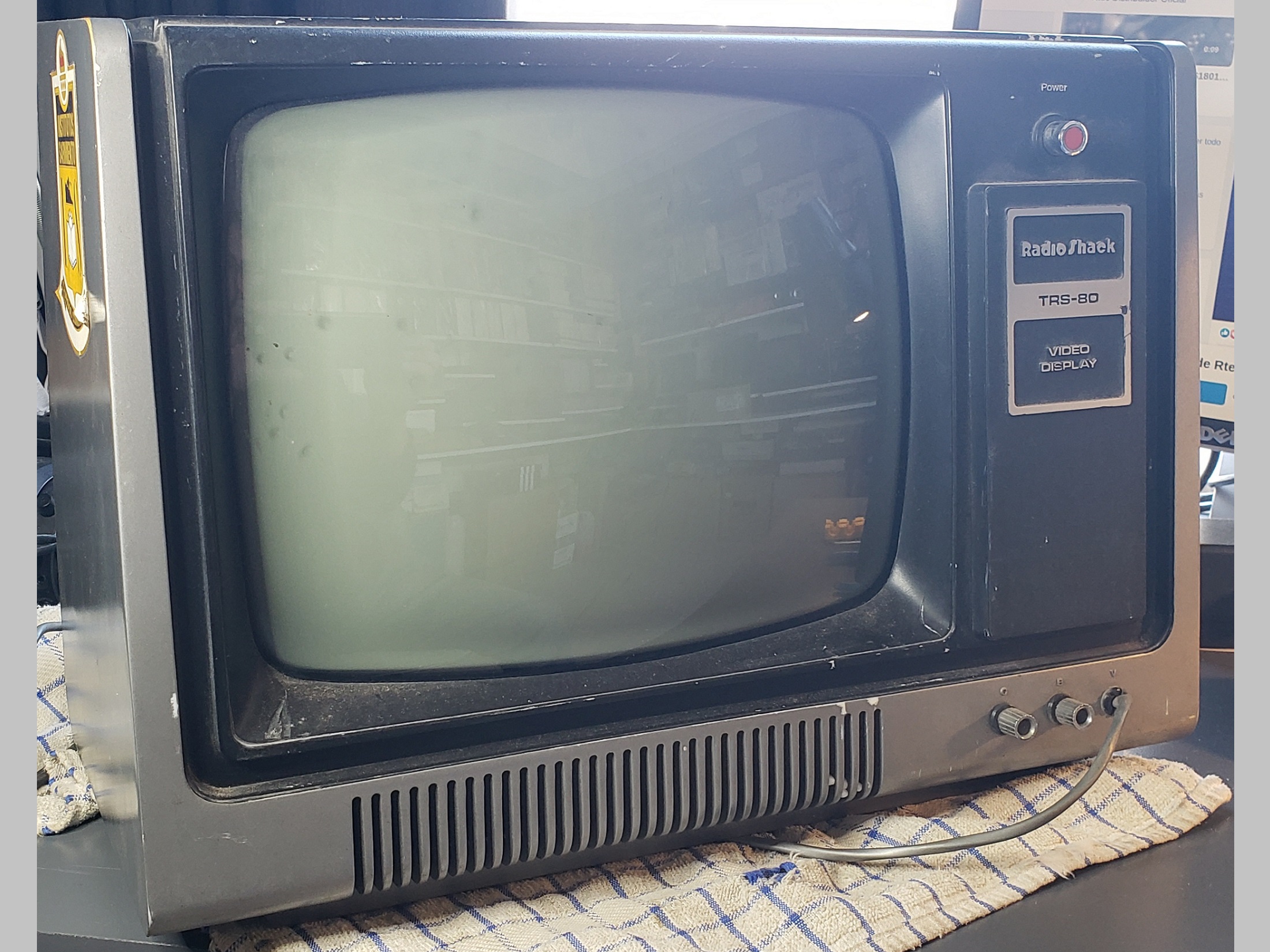

Estado previo

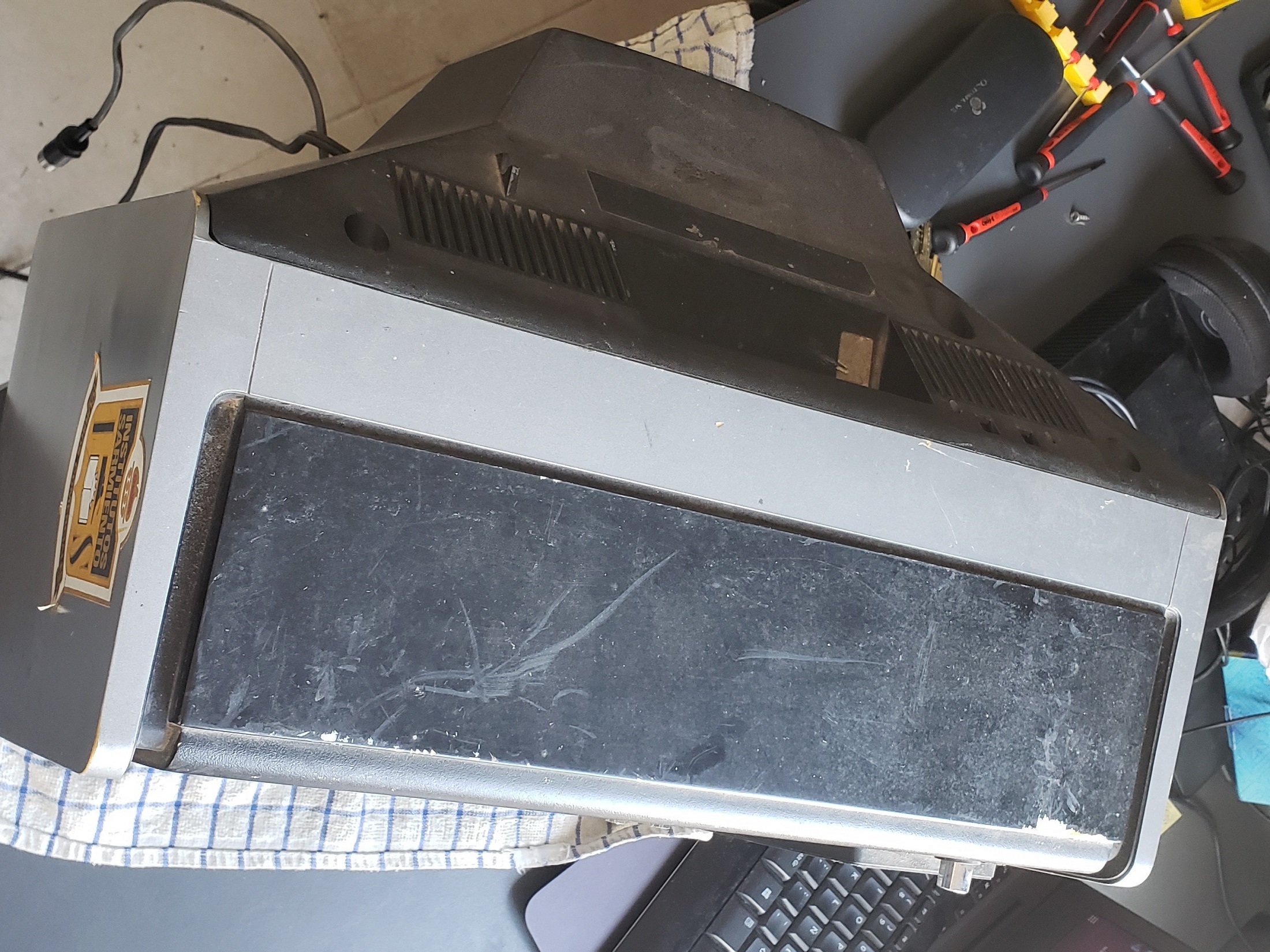

Como era de esperar por su origen, sufrió de mucho desgaste durante su vida útil.
Las marcas de uso están presentes hasta en el último rincón.

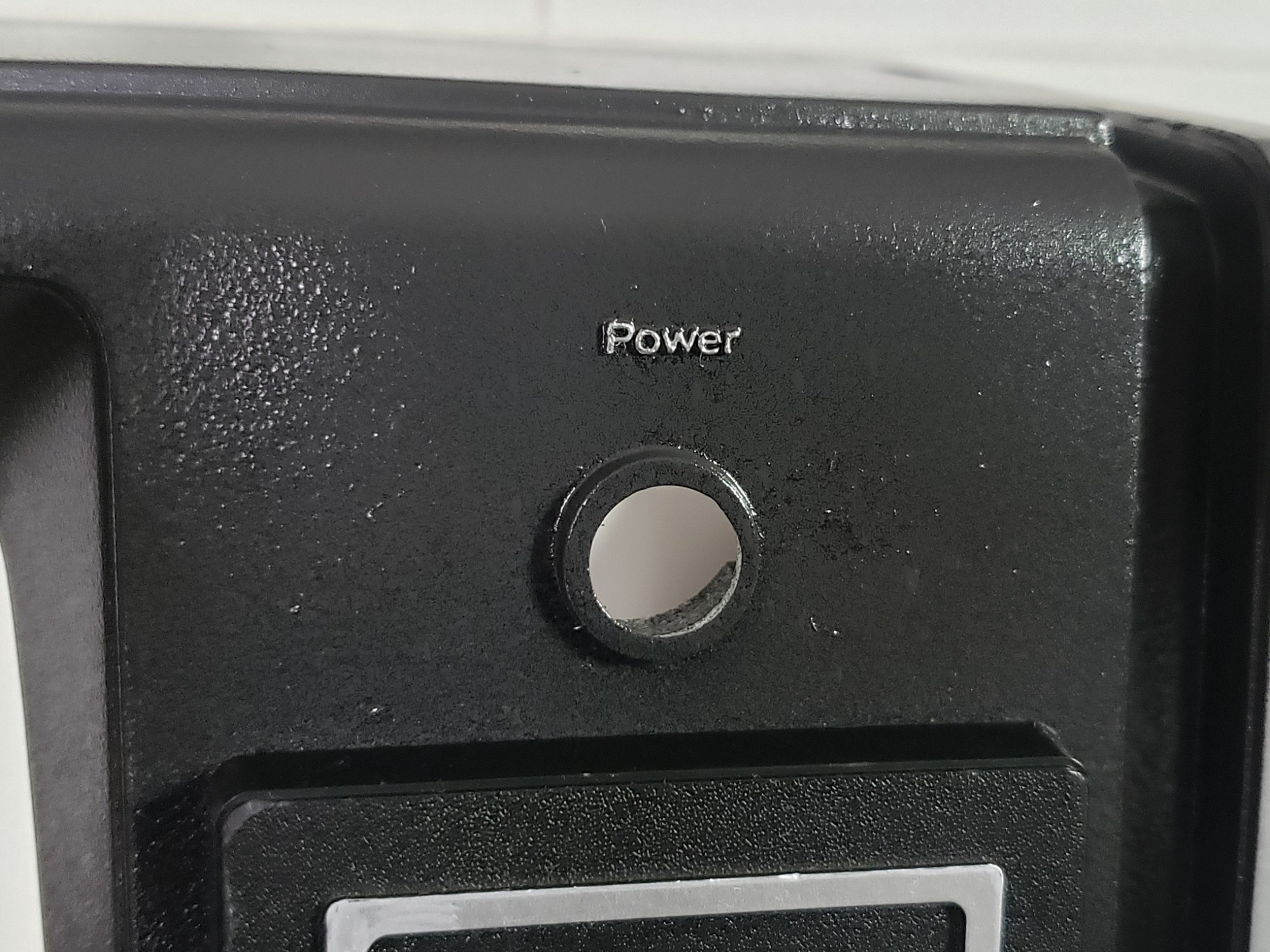

Marcas de golpes en primer plano.

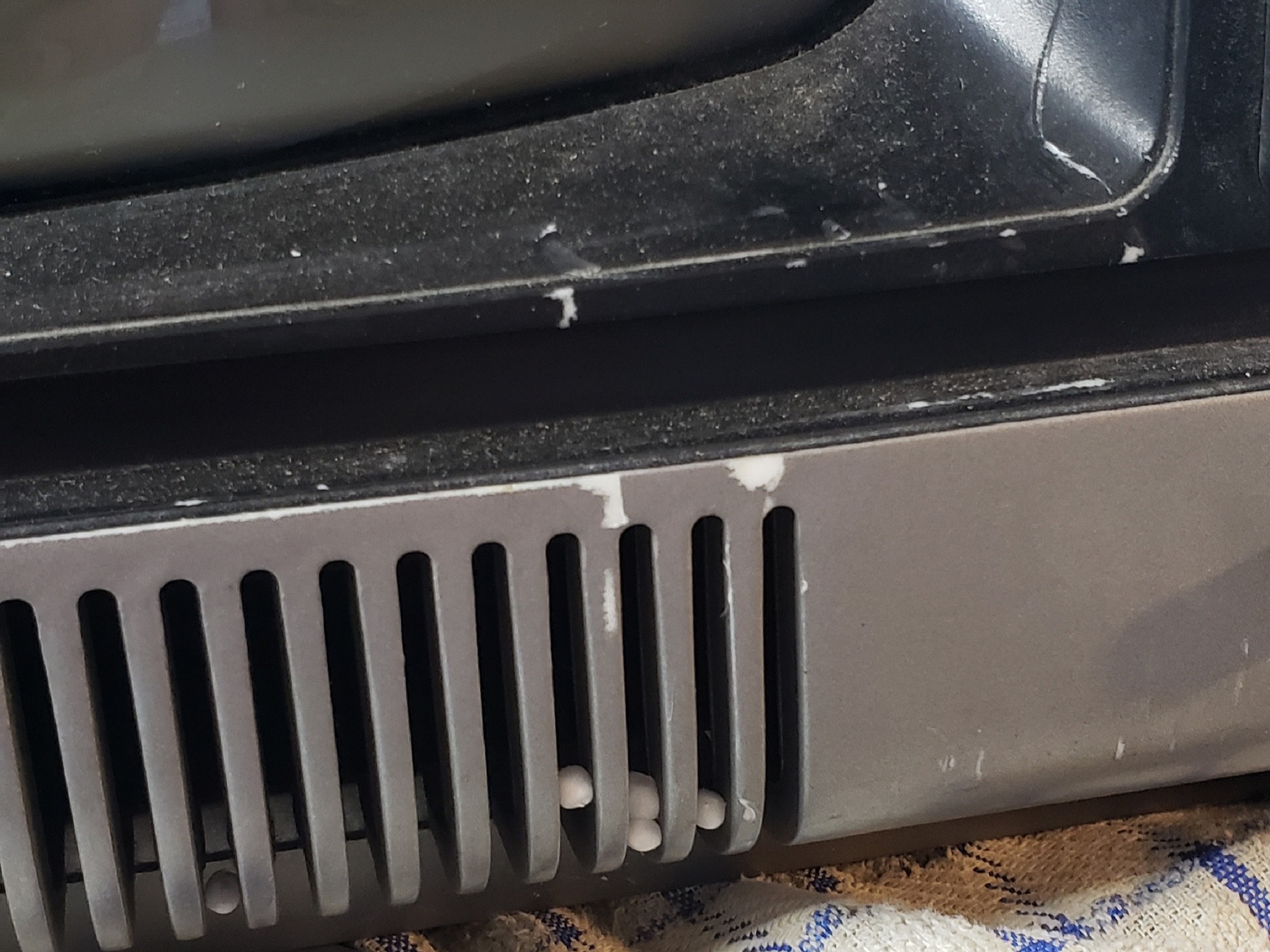

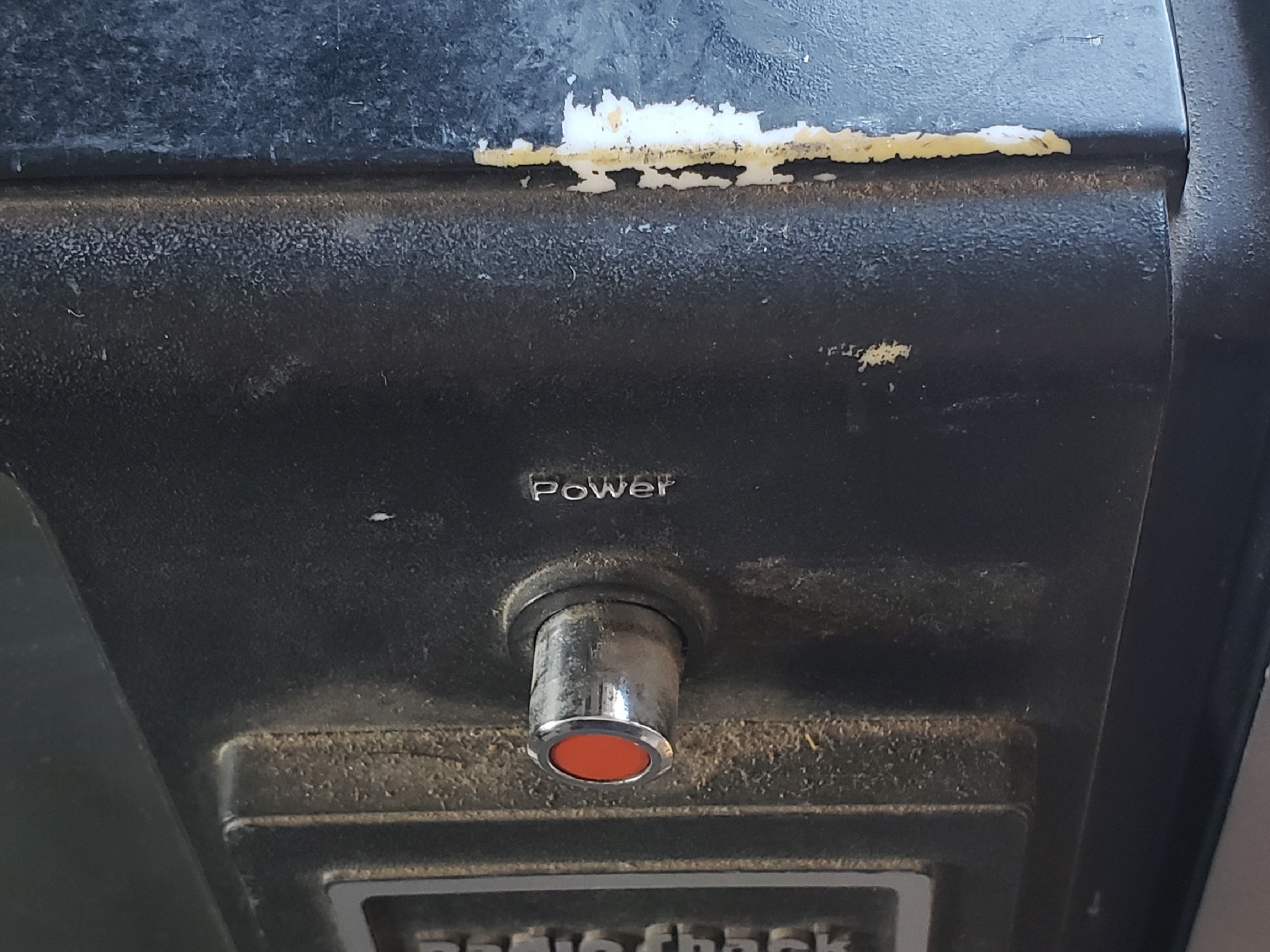

Esas bolitas blancas no pude determinar que eran.

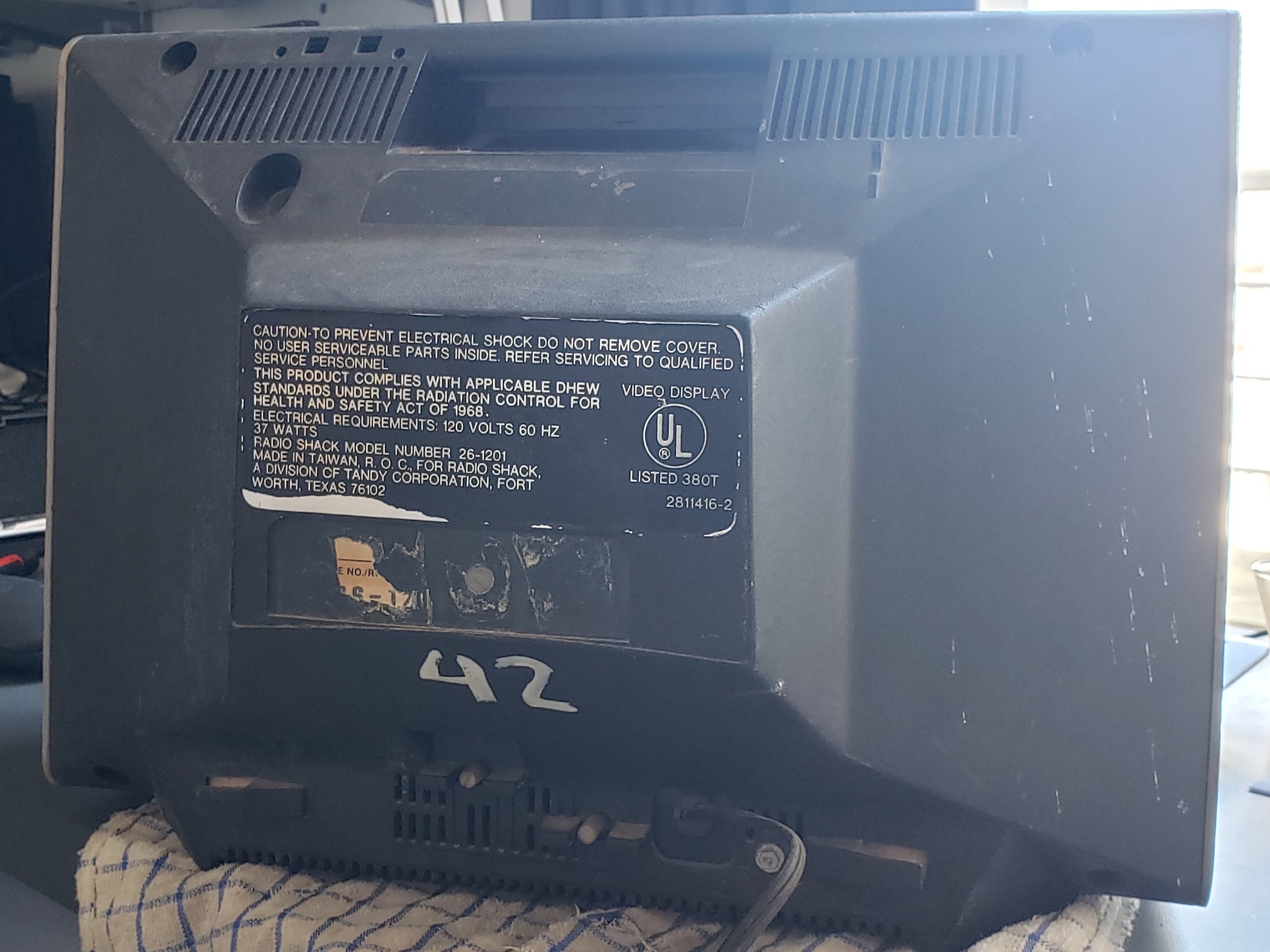

El número 42 ¿Alguna especie de inventario?

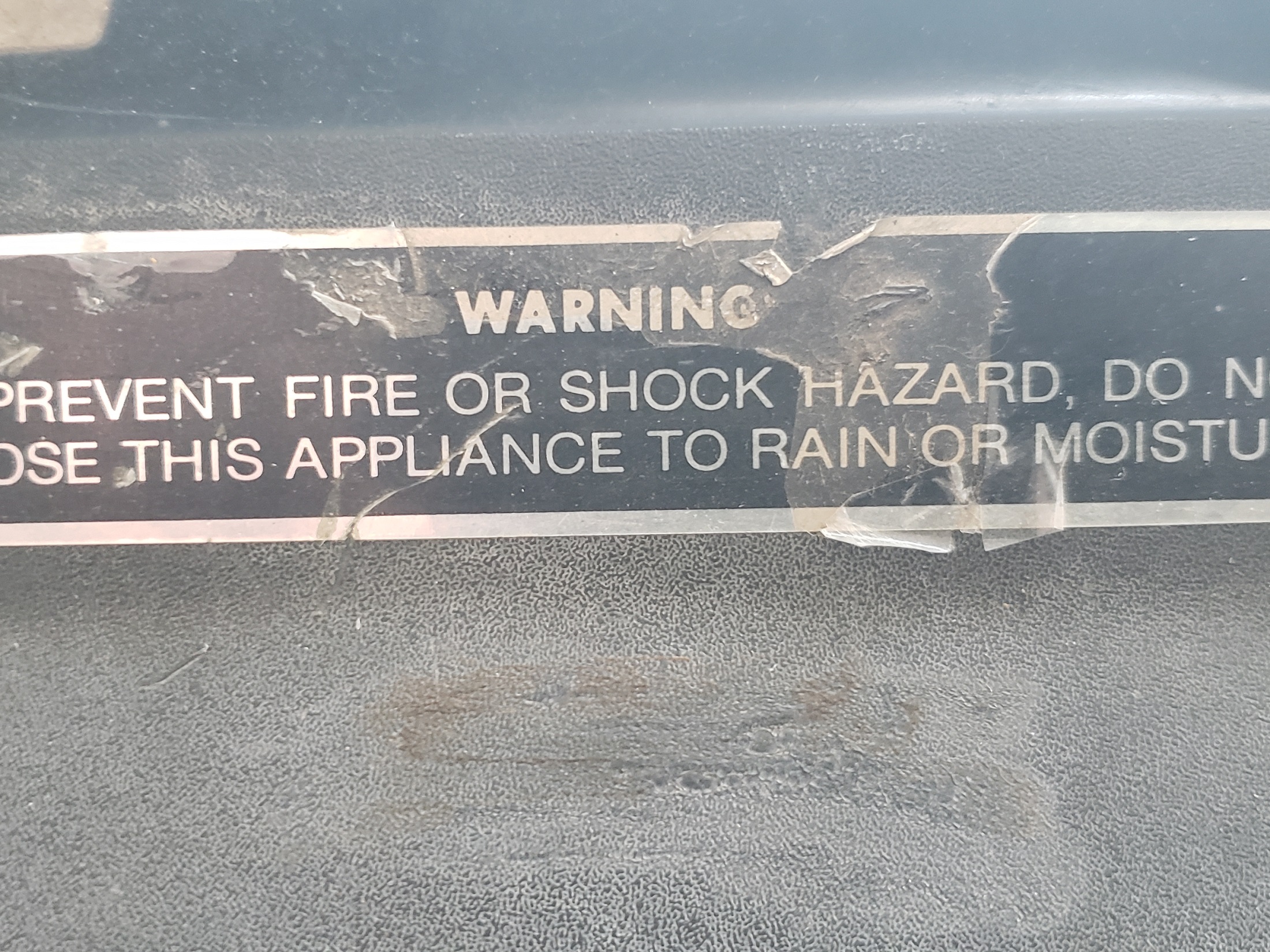

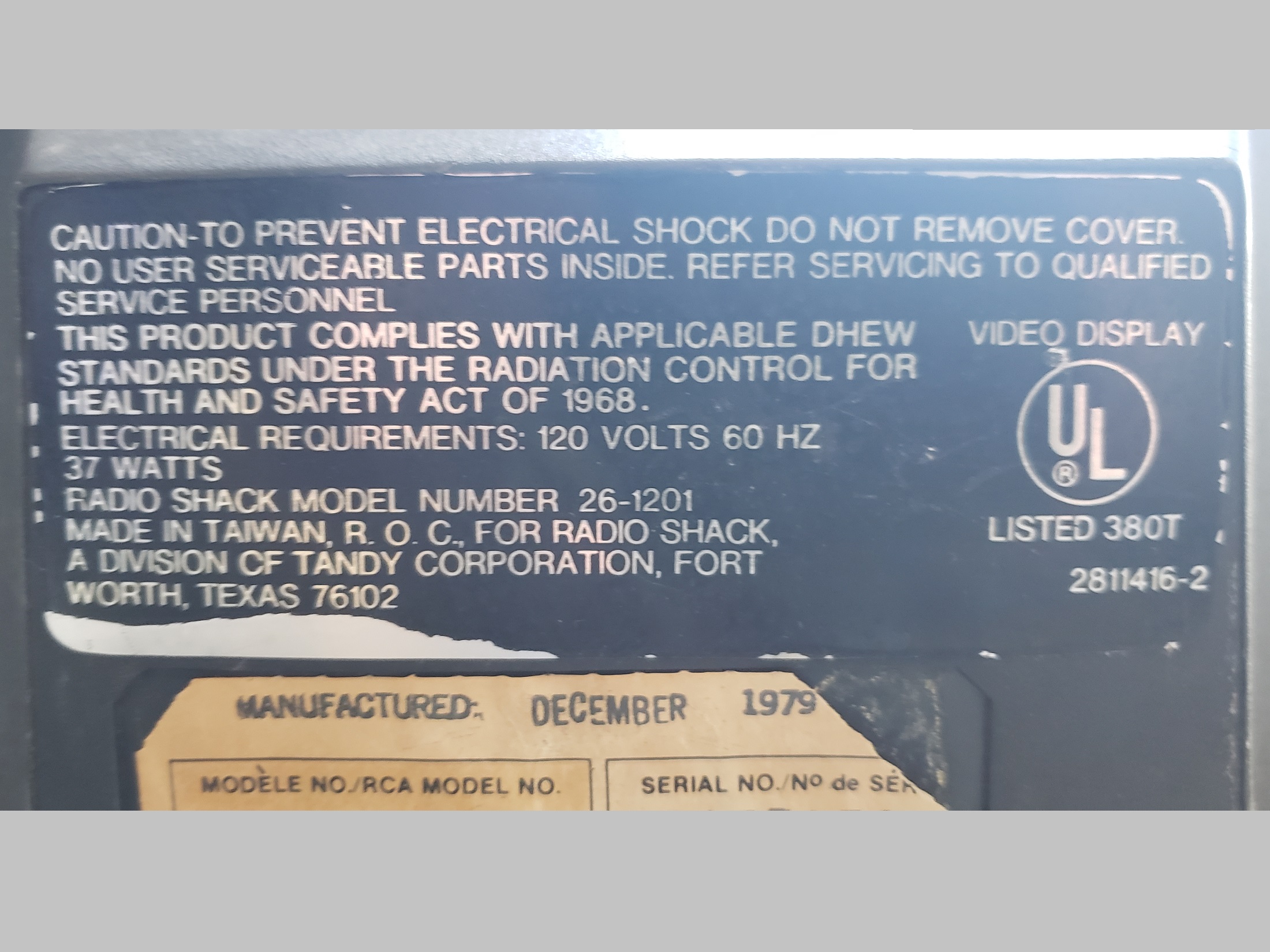

Las etiquetas deterioradas
Un calco del instituto en el lateral y rayones por doquier.

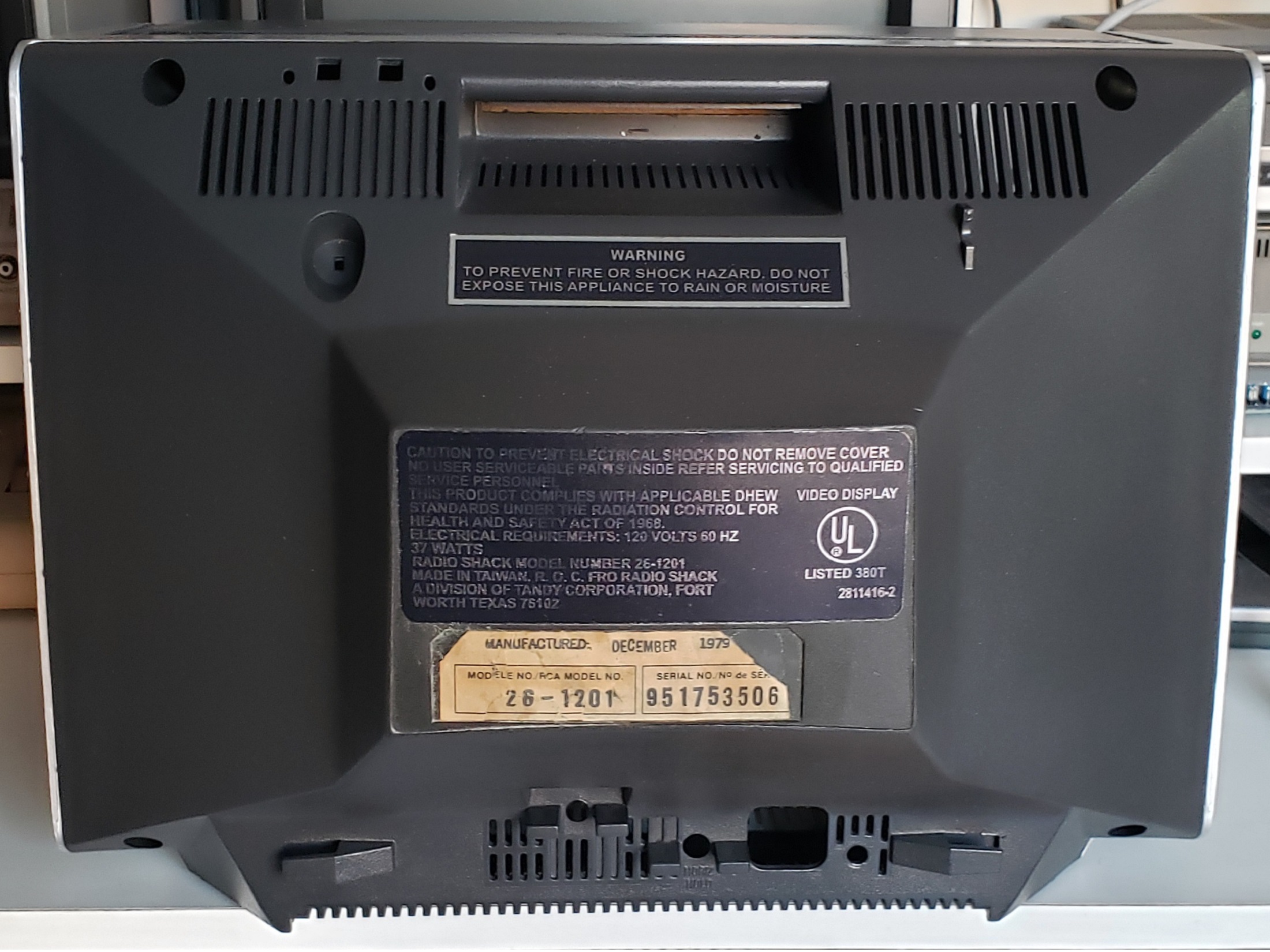

Tapa trasera
Empiezo por la tapa trasera del monitor, ya que es la primera parte que saco del equipo.
Primer paso, diseño de los calcos e impresión en papel adhesivo metalizado.

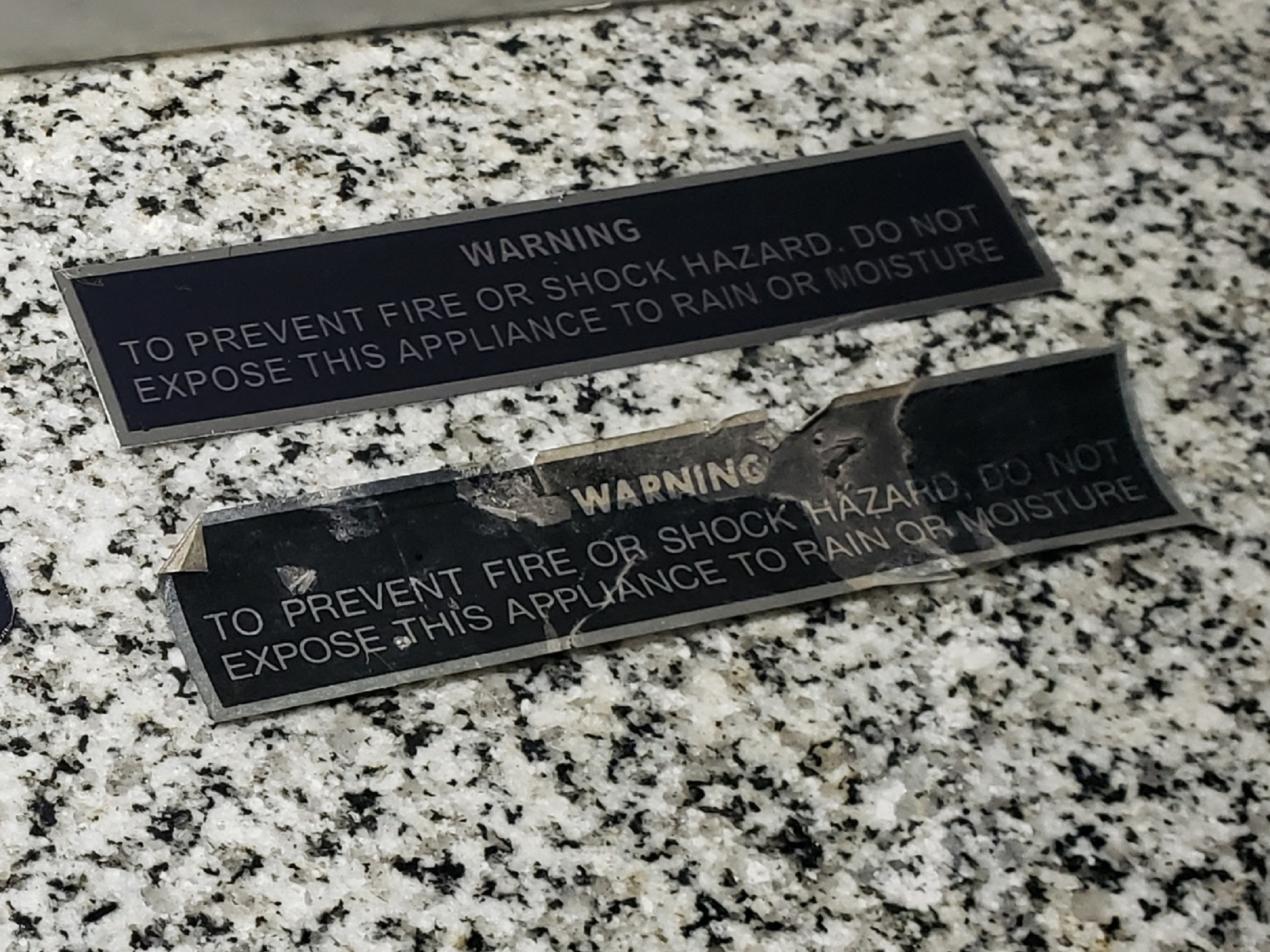

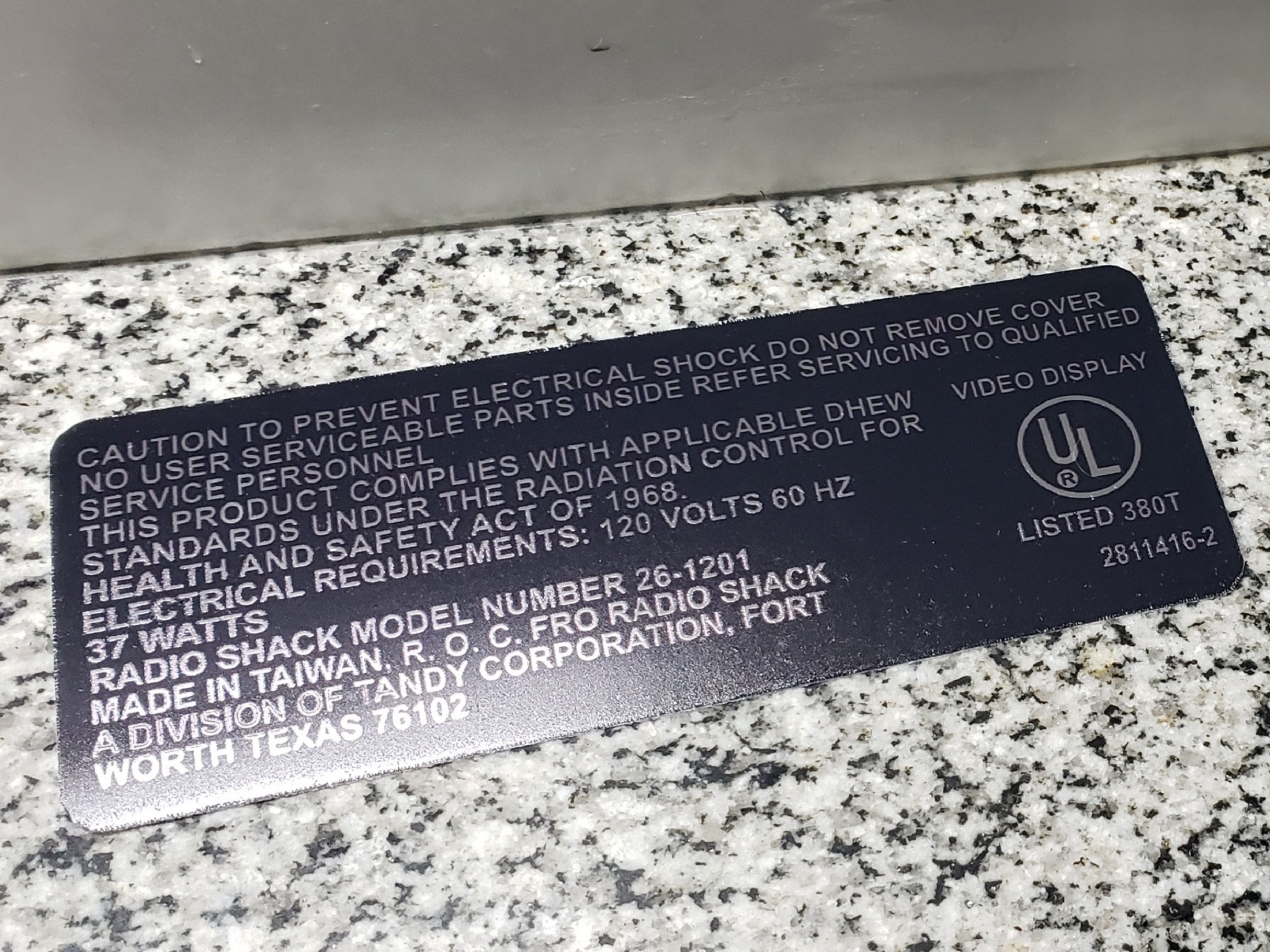

Acá una comparación del resultado con la etiqueta original.

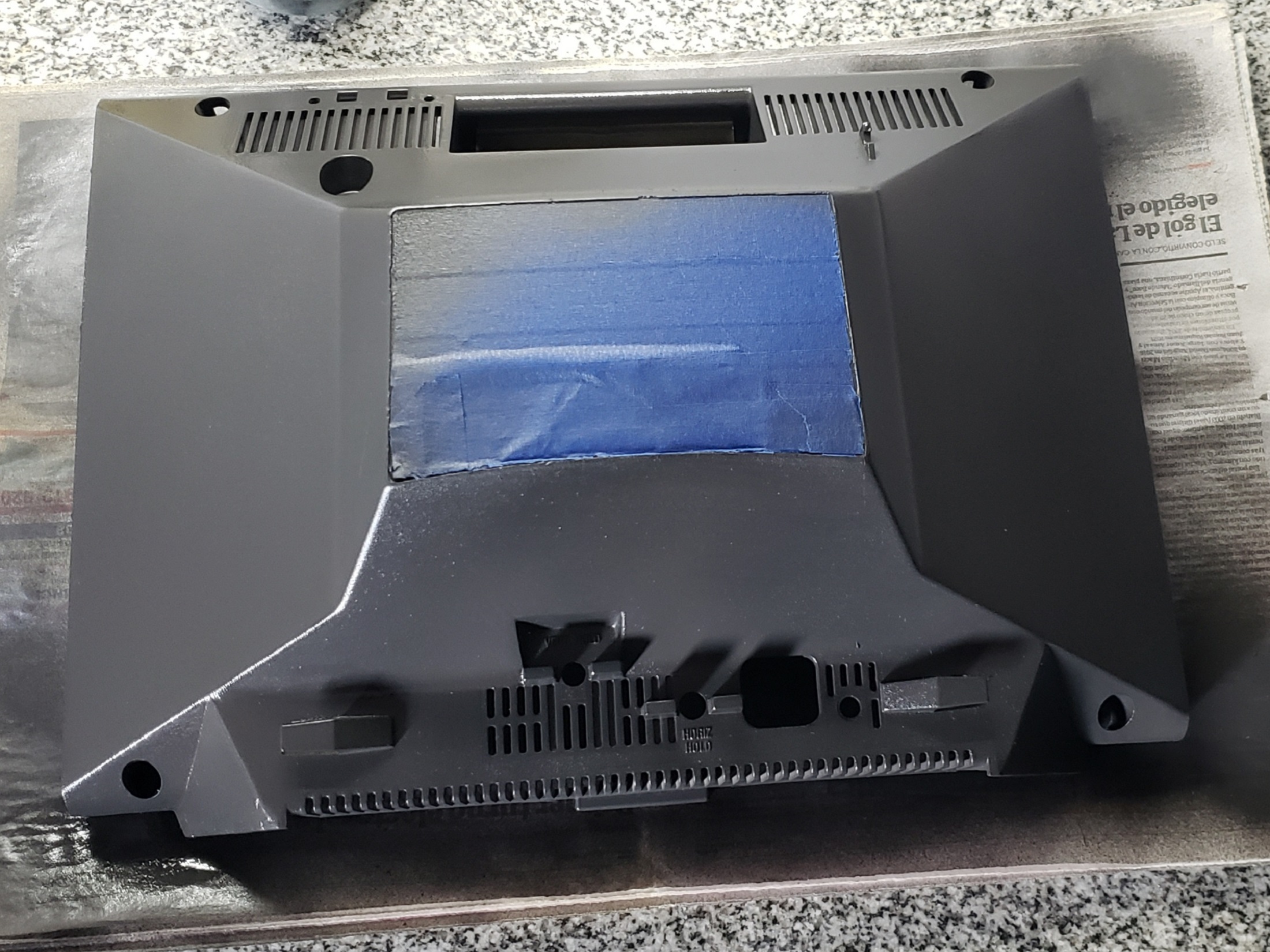

Pintura de la tapa trasera con tres capas aerosol gris tizado.
Varias capas de laca mate para dar el acabado correcto.

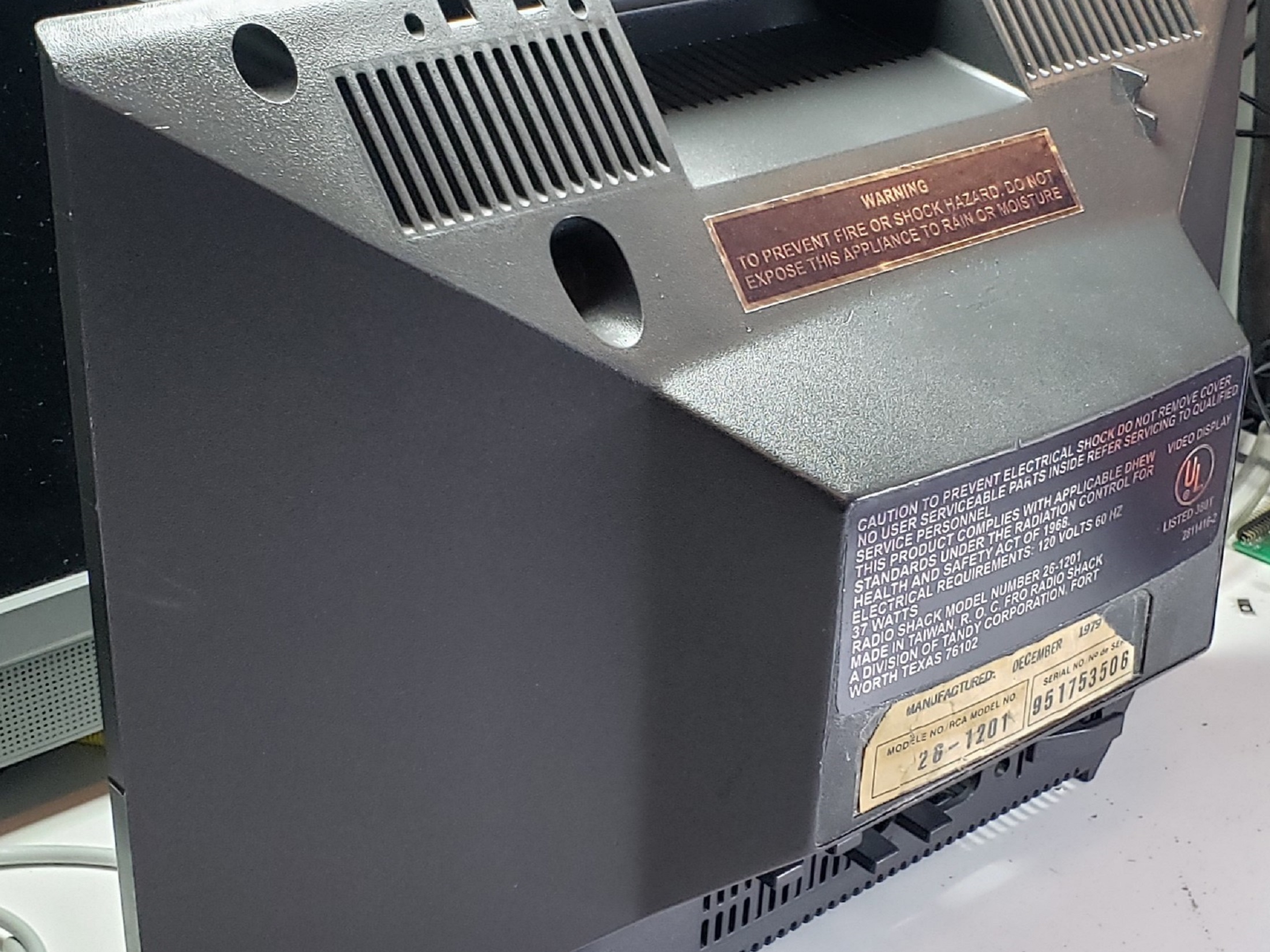

Tomé la decisión de mantener original la etiqueta del número de serie.
Carcaza
Después de haber desarmado el monitor por completo se está en condiciones de trabajar en la carcaza.

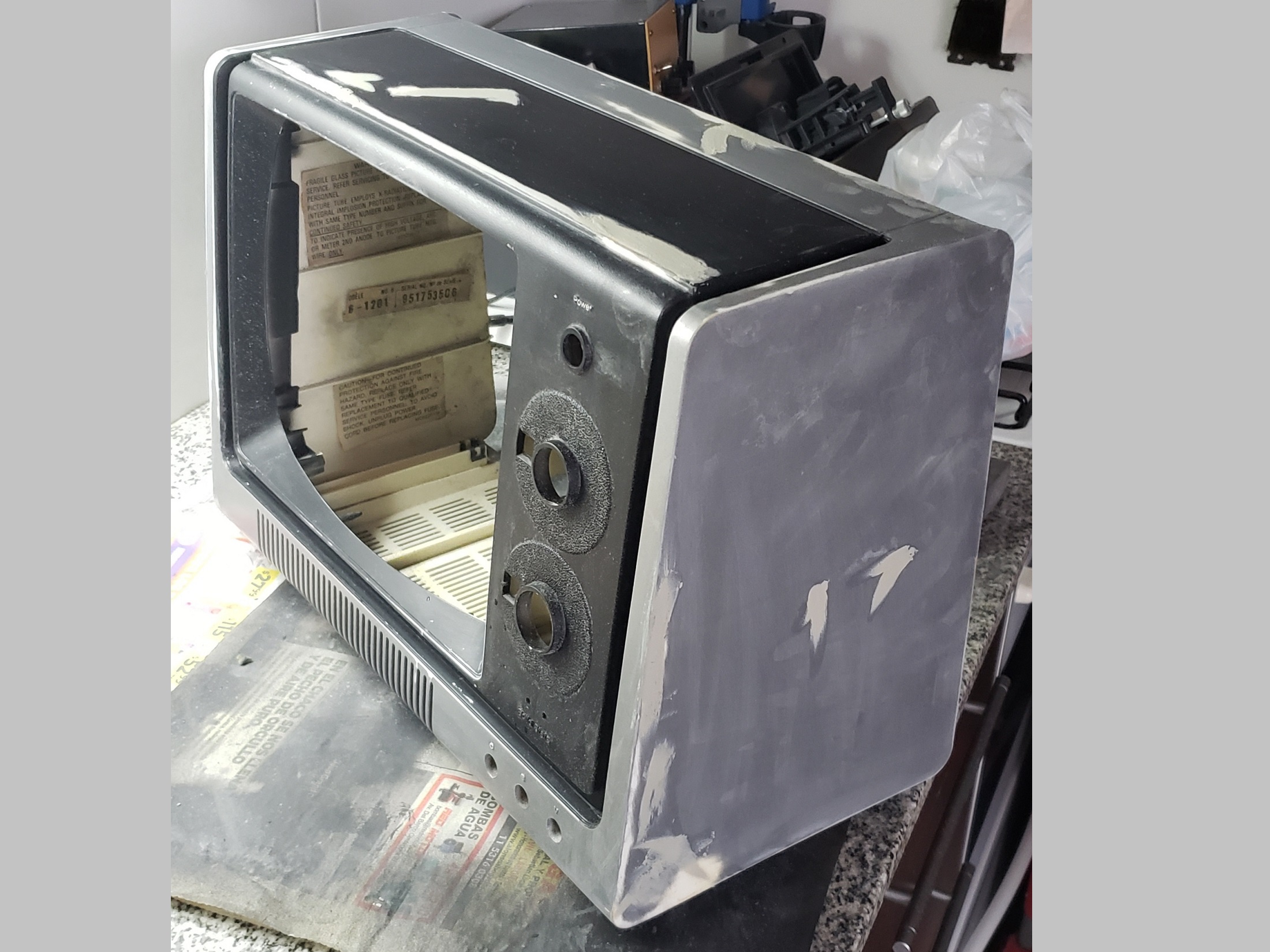

Masilla para todas las imperfecciones y un trabajo muy detallado de lija.

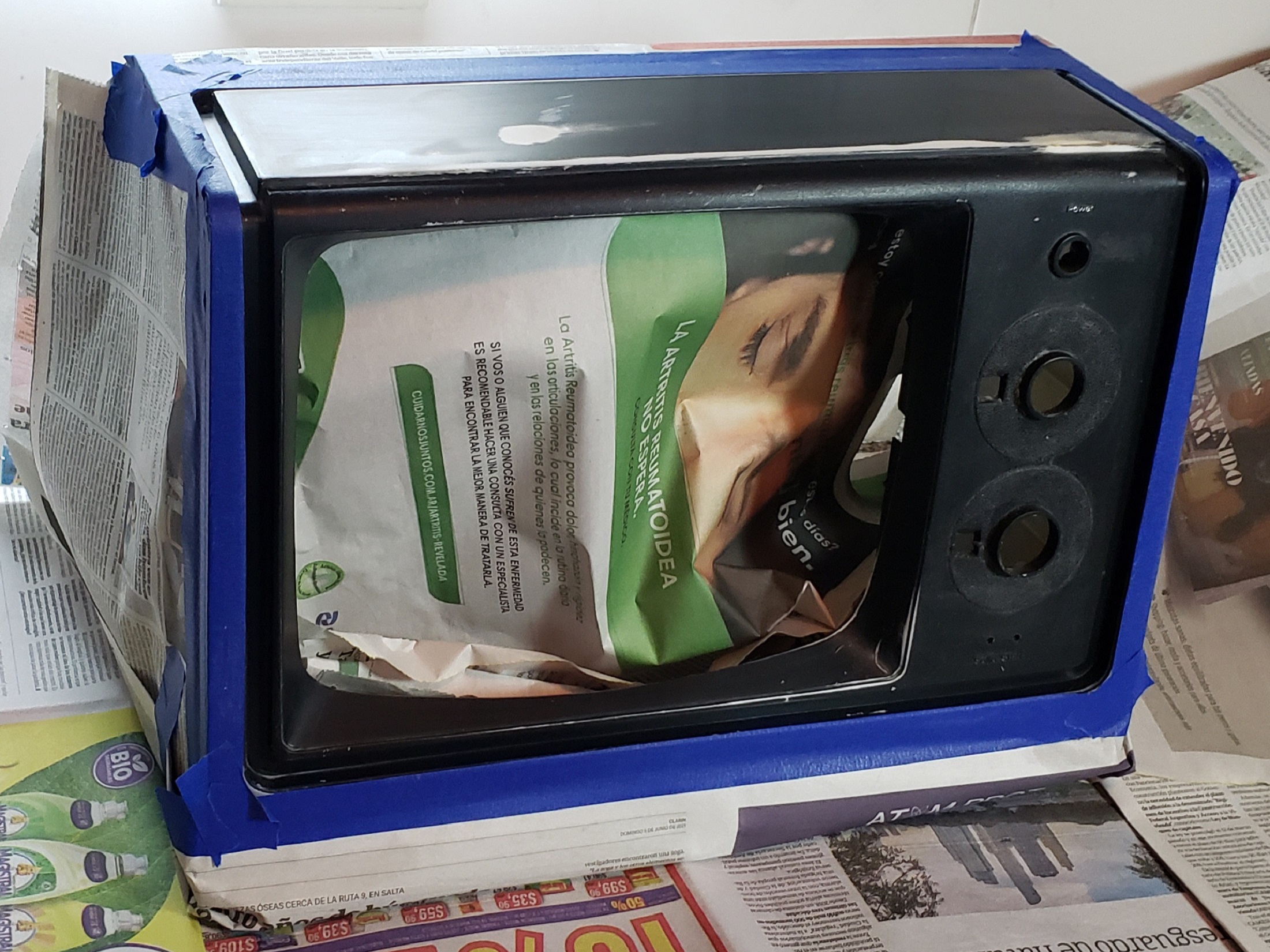

Ya que el gabinete es bicolor, se enmascara para recibir la pintura negra.

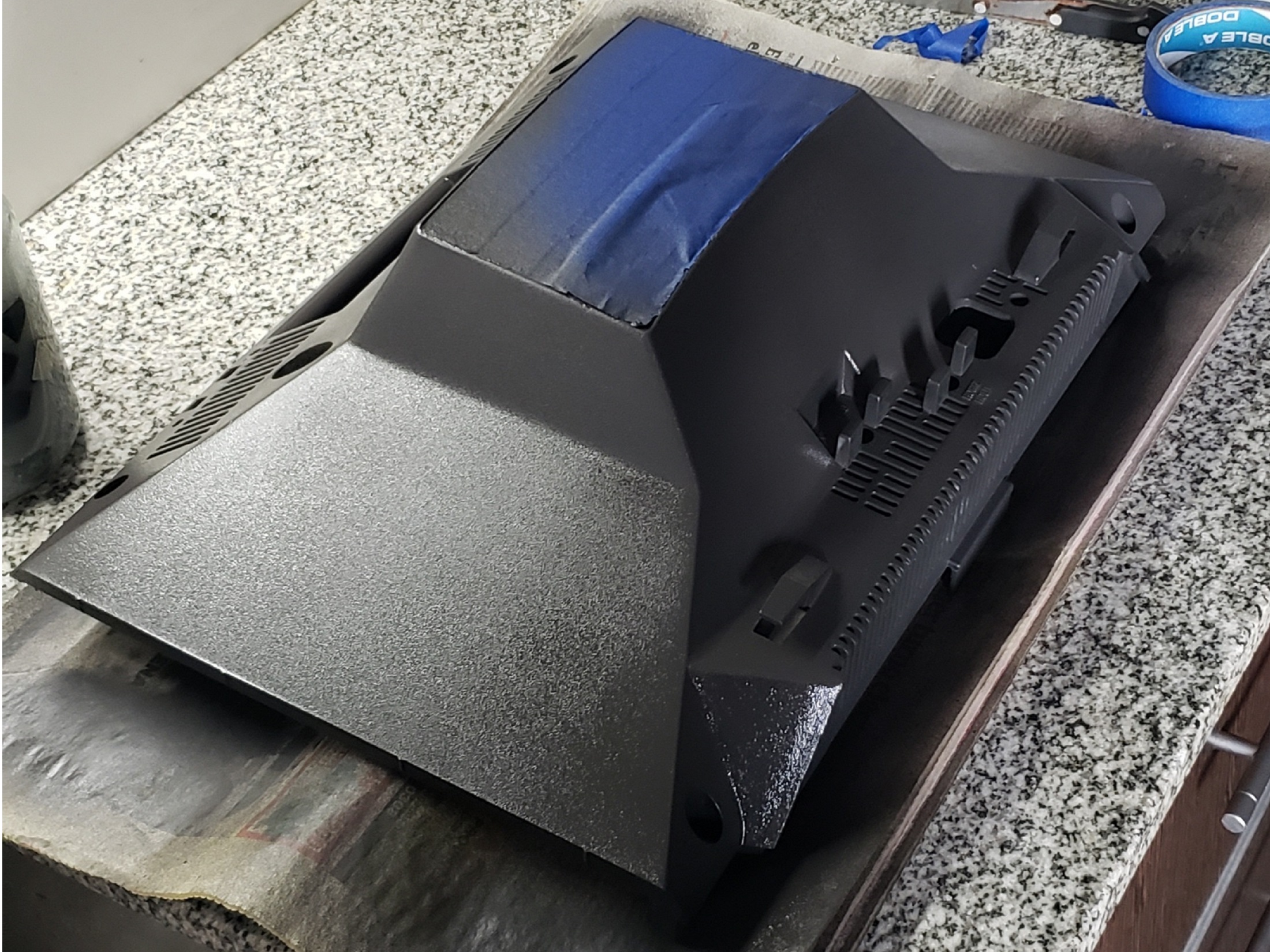

Pintado con aerosol negro brillante.
Pintura plateada para los sobre-relieves.

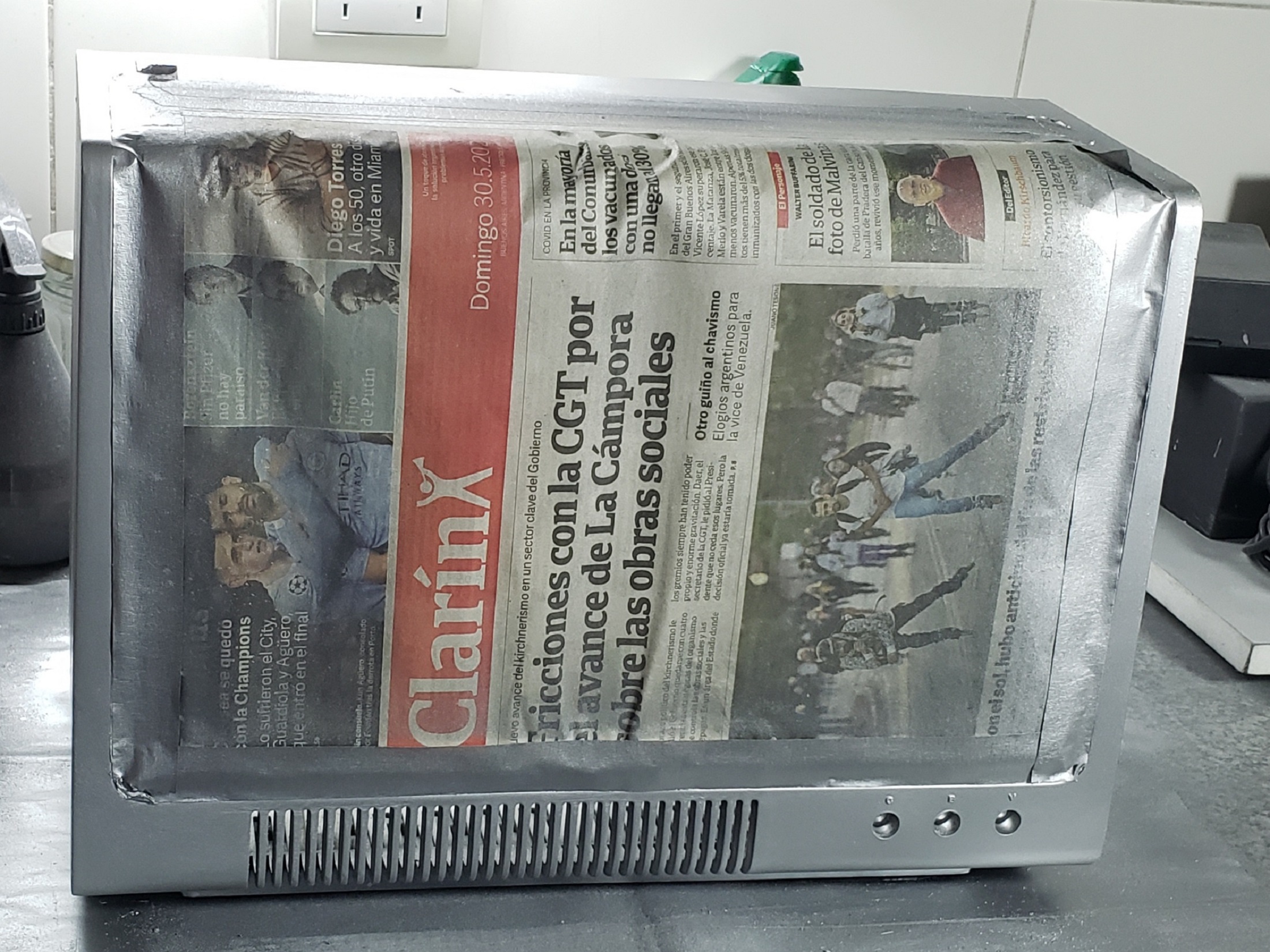

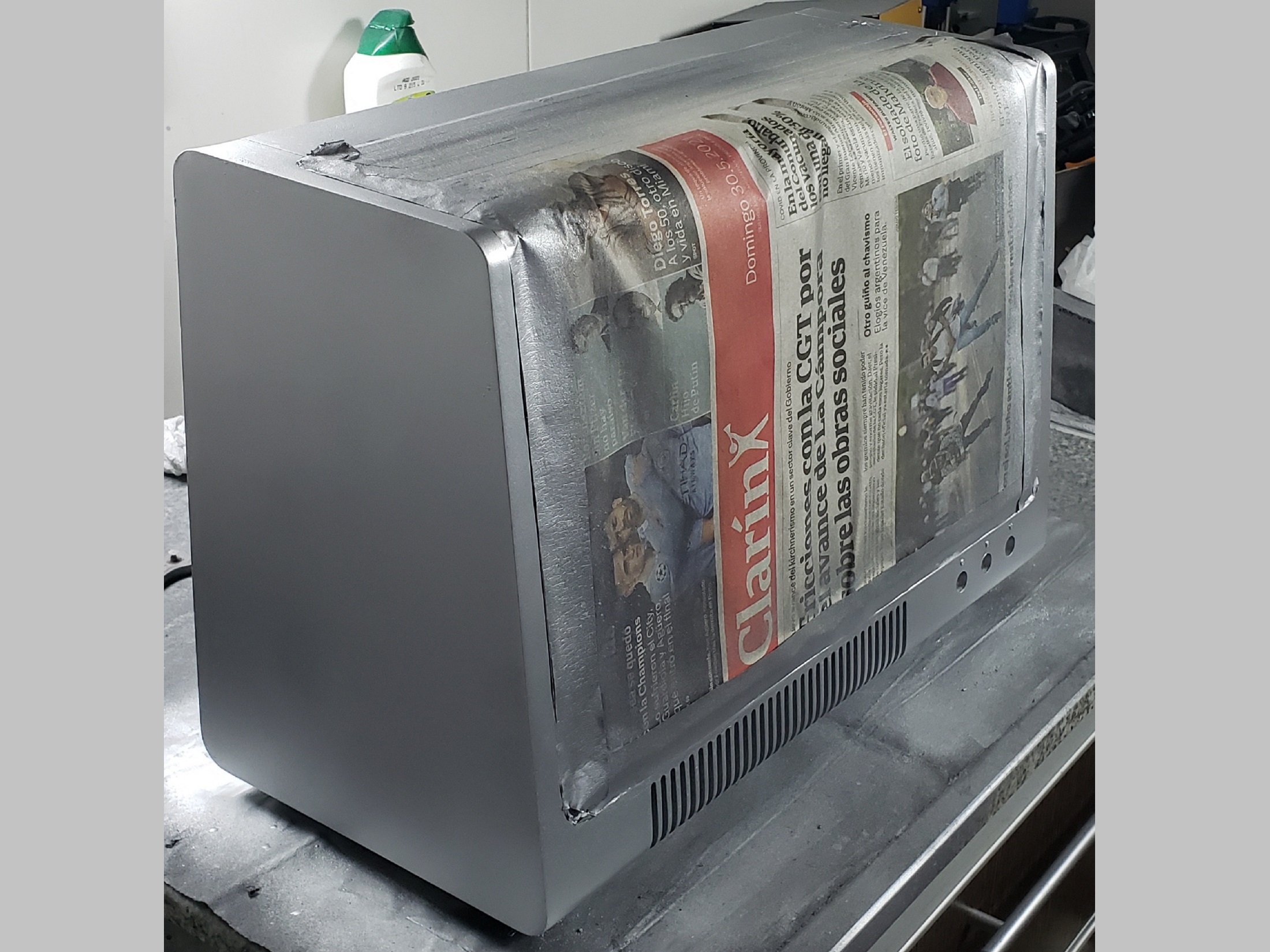

Enmascarado y pintura gris plata.

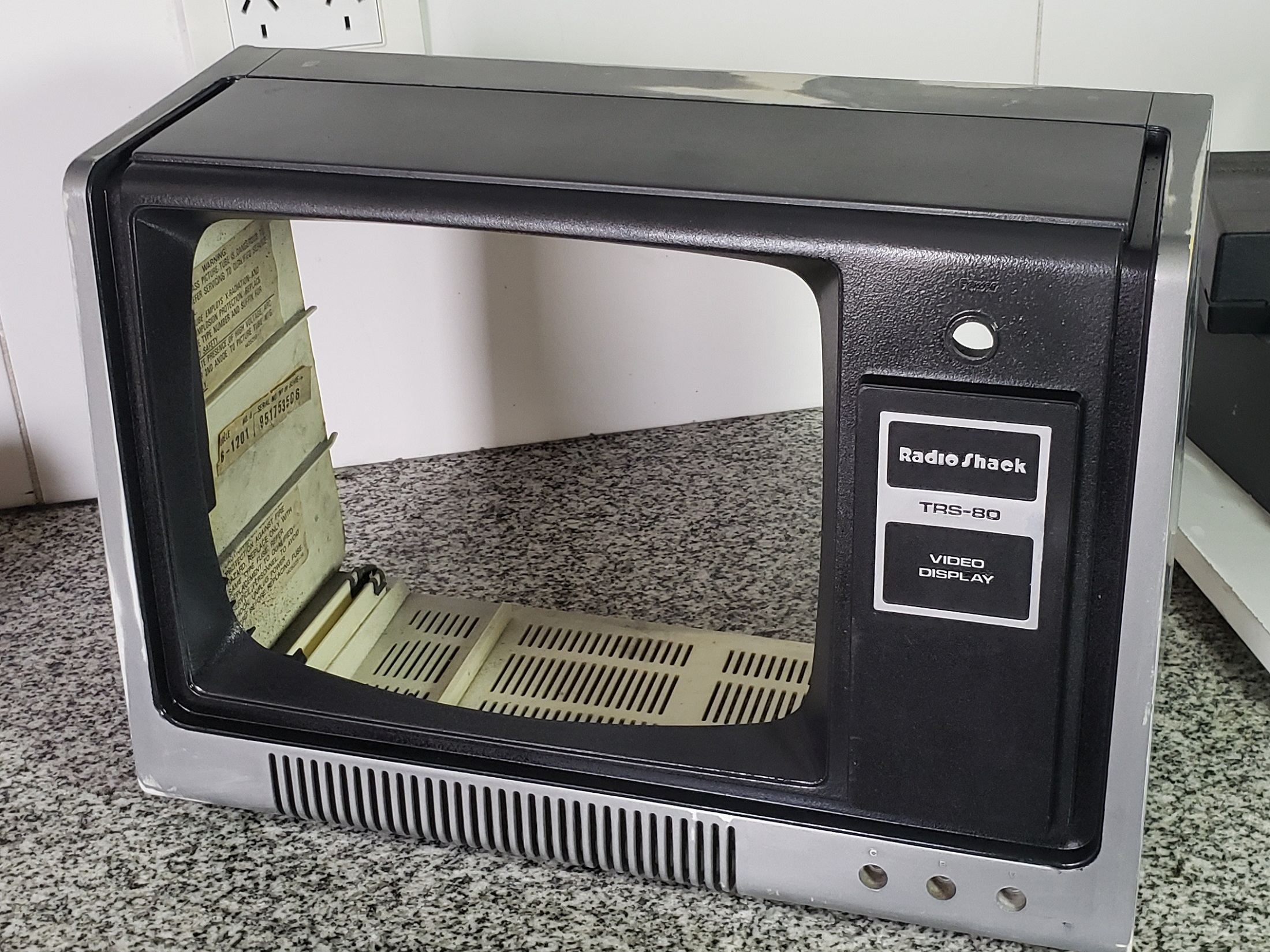

Acabado con varias capas de laca mate.

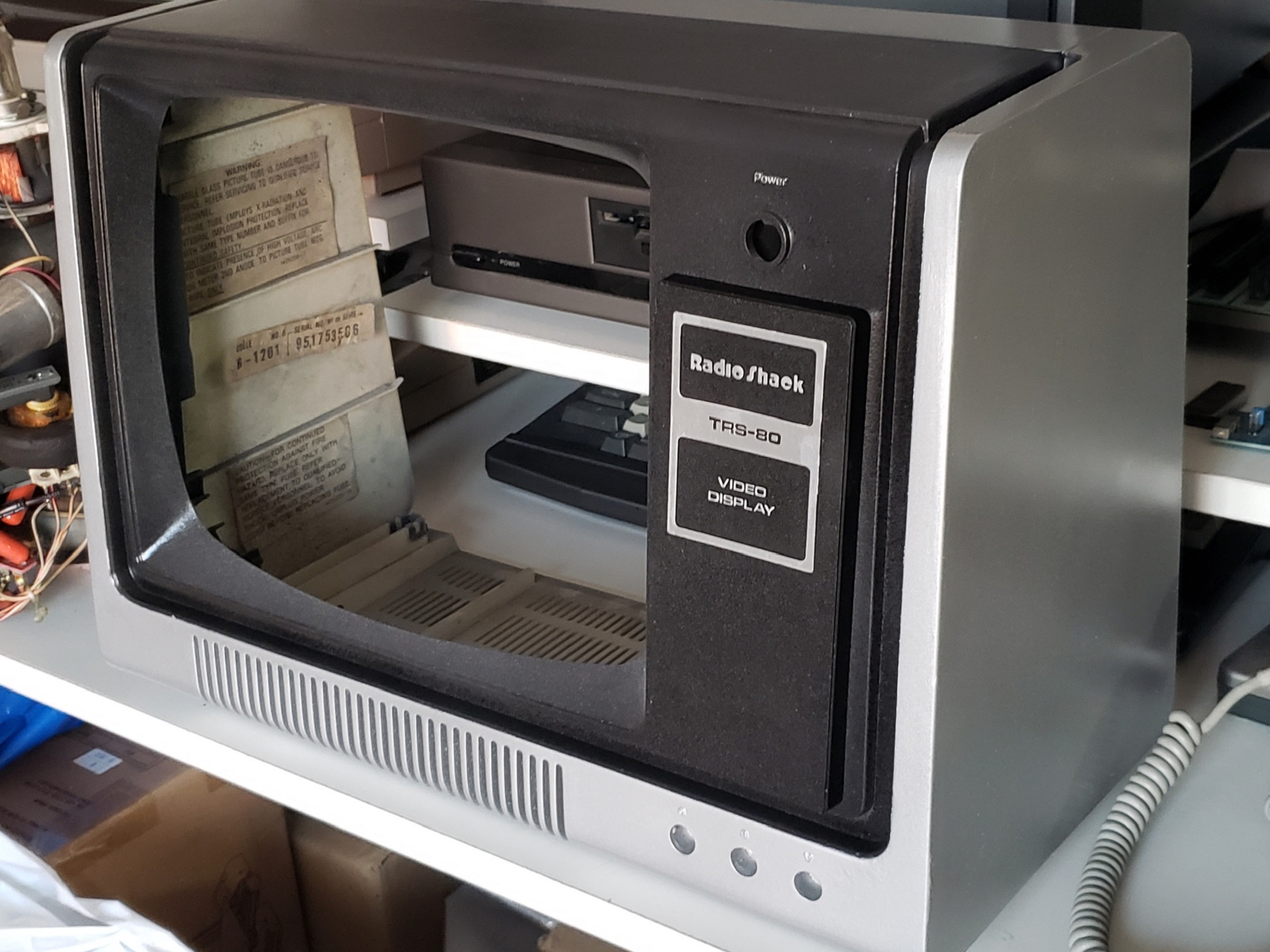

Presentación del gabinete con el tubo.
Reparación

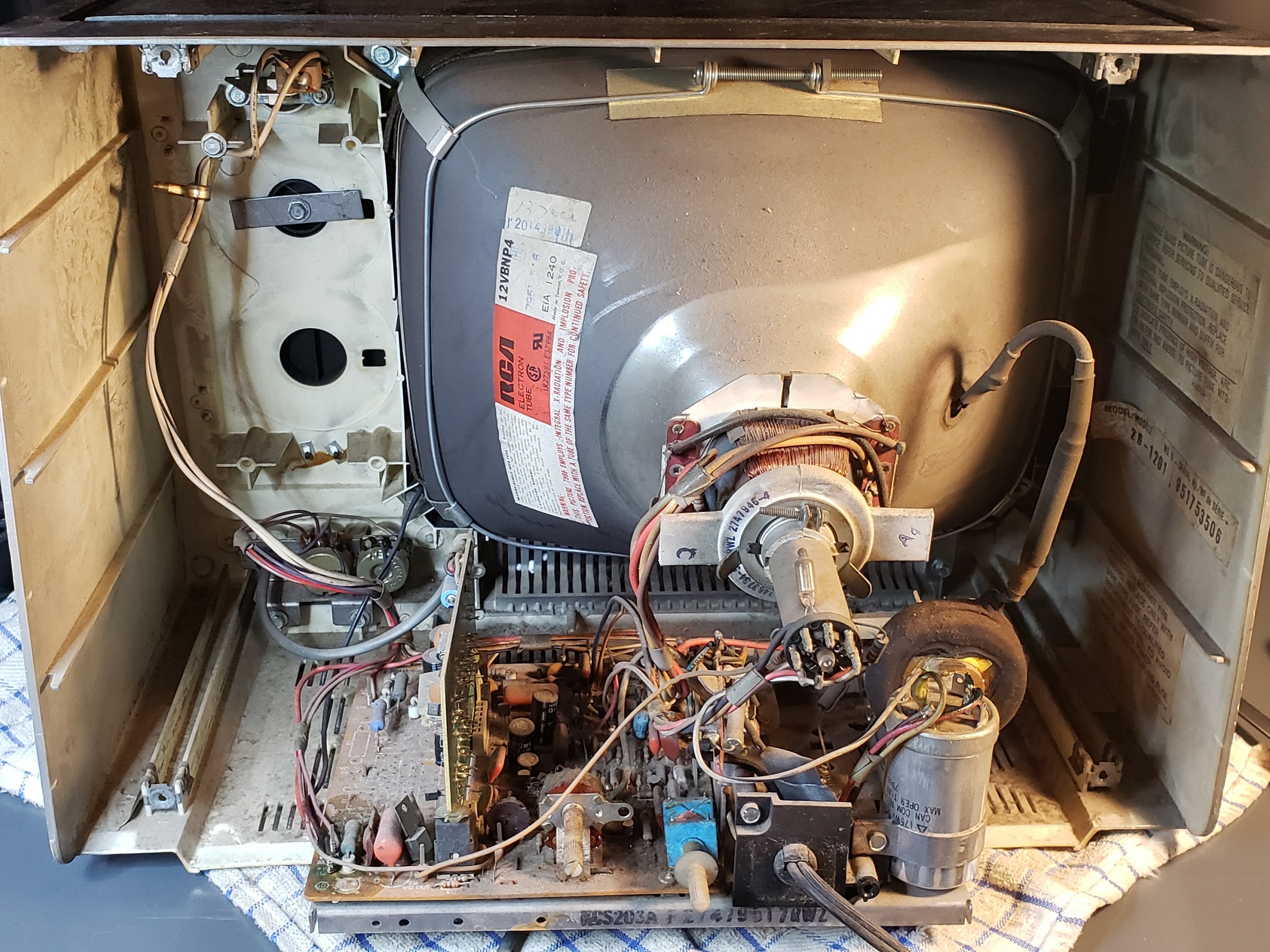

Lo encontrado dentro del monitor coincidía con su estado exterior, no hay palabras para describir la suciedad en las placas, por lo que no se podía intentar hacer nada sin una buena limpieza inicial.

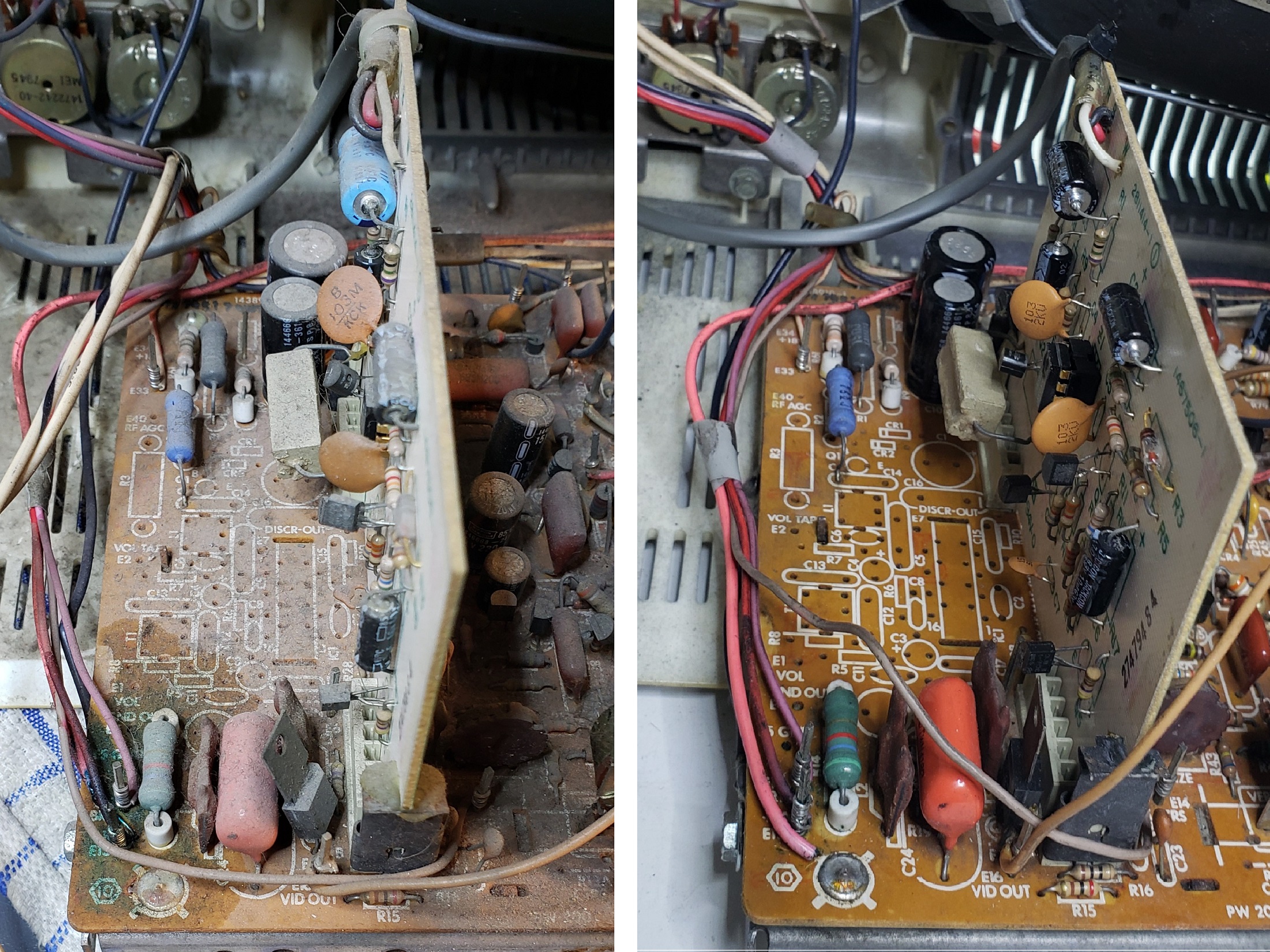

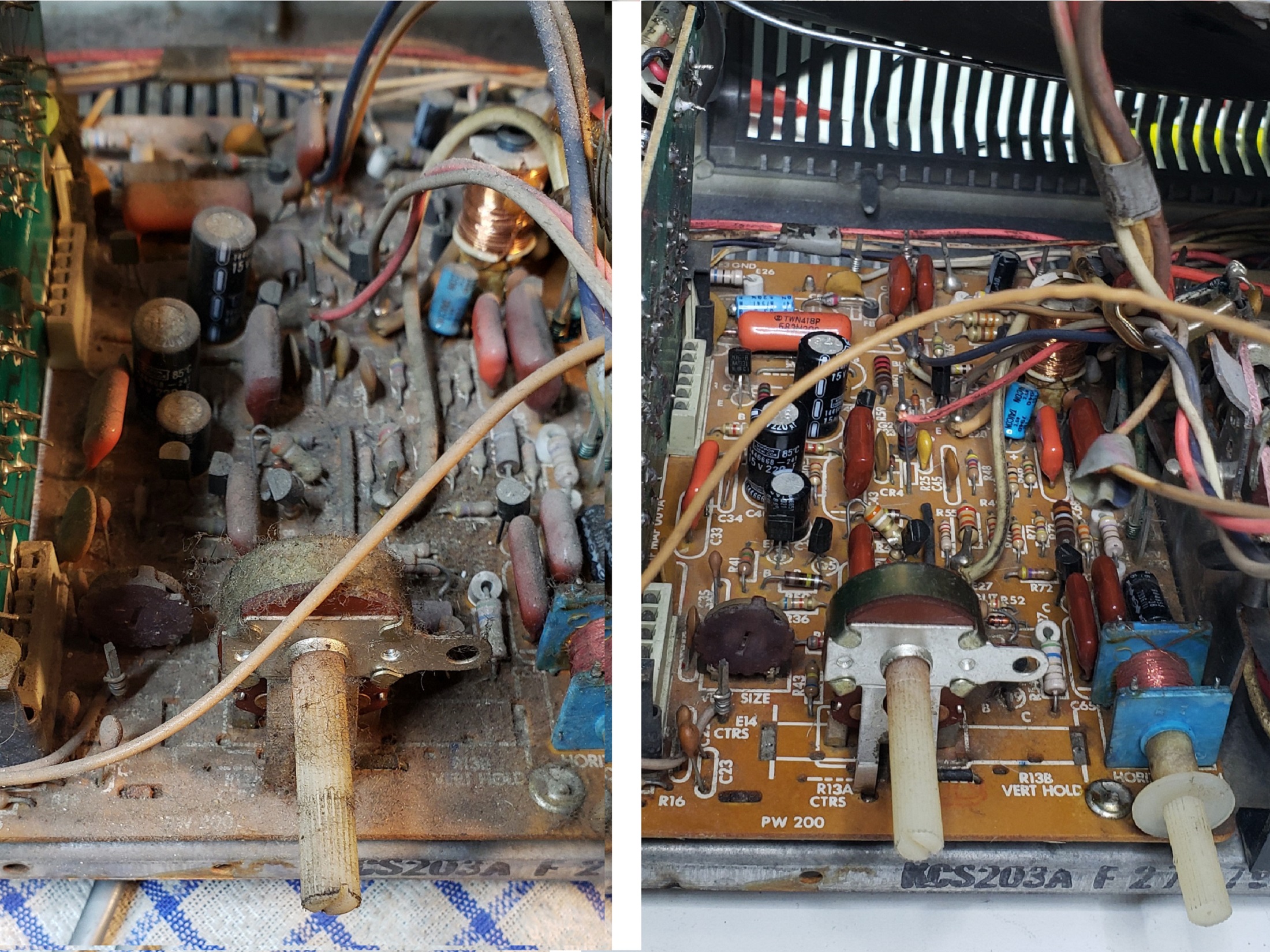

Acá un par de fotos del antes y el después.
Después del paso de aire comprimido, cepillos y alcohol isopropílico, se pudo llegar a ver los componentes.
La placa de entrada de video tenía el optoacoplador estropeado, y de paso se cambiaron los capacitores.

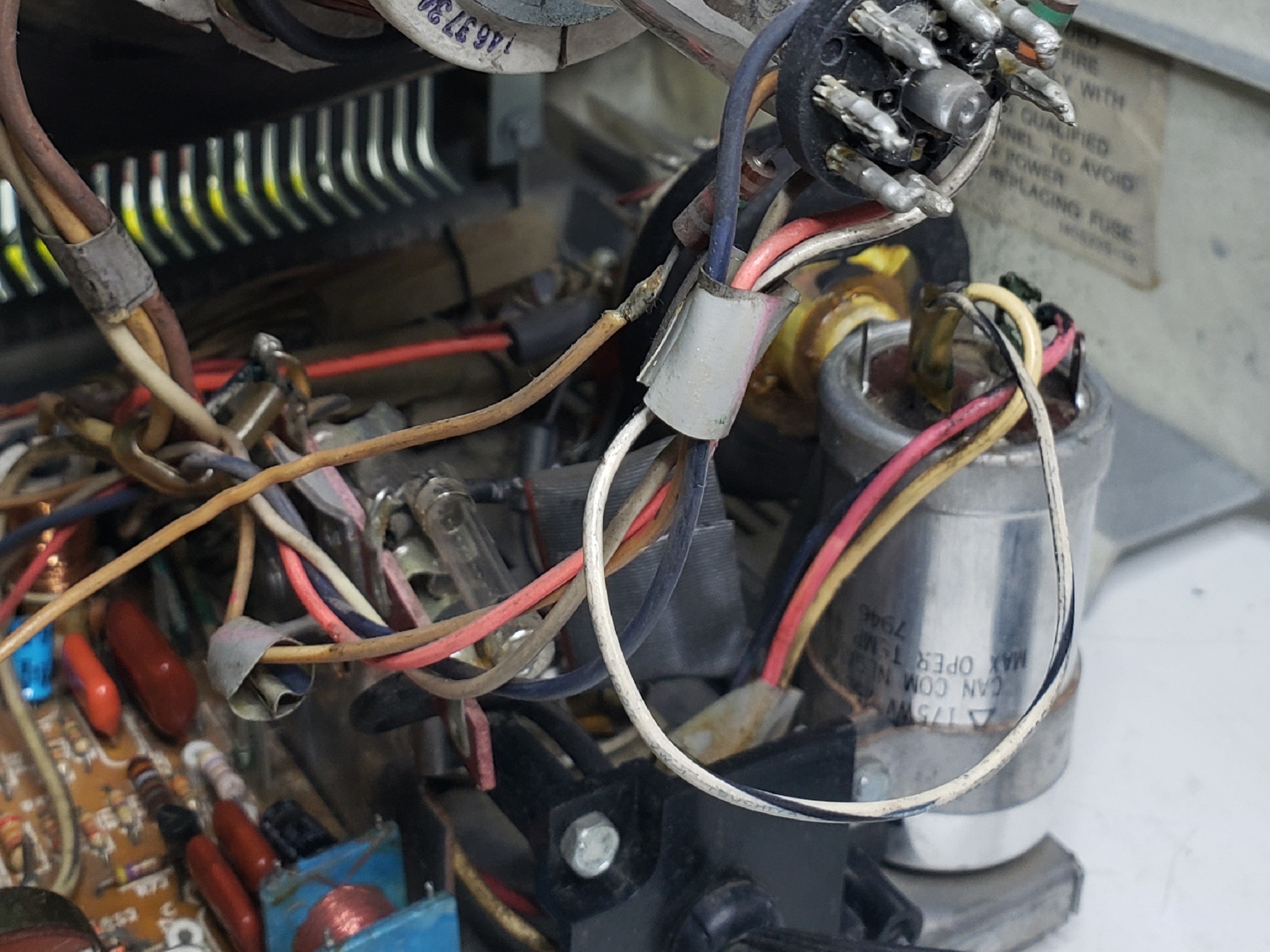

El cilindro metálico es un doble capacitor, como era de esperar no se consigue.

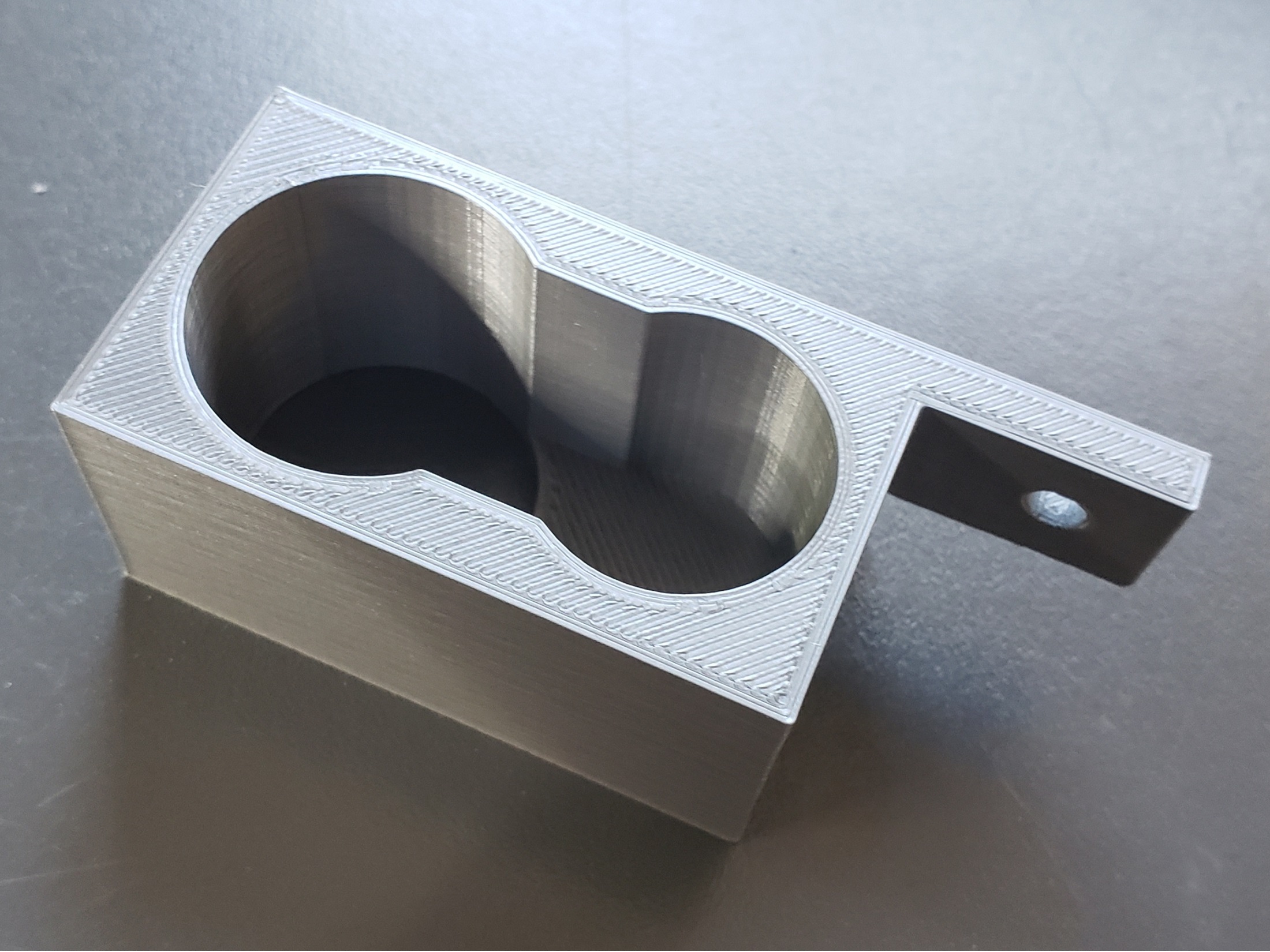

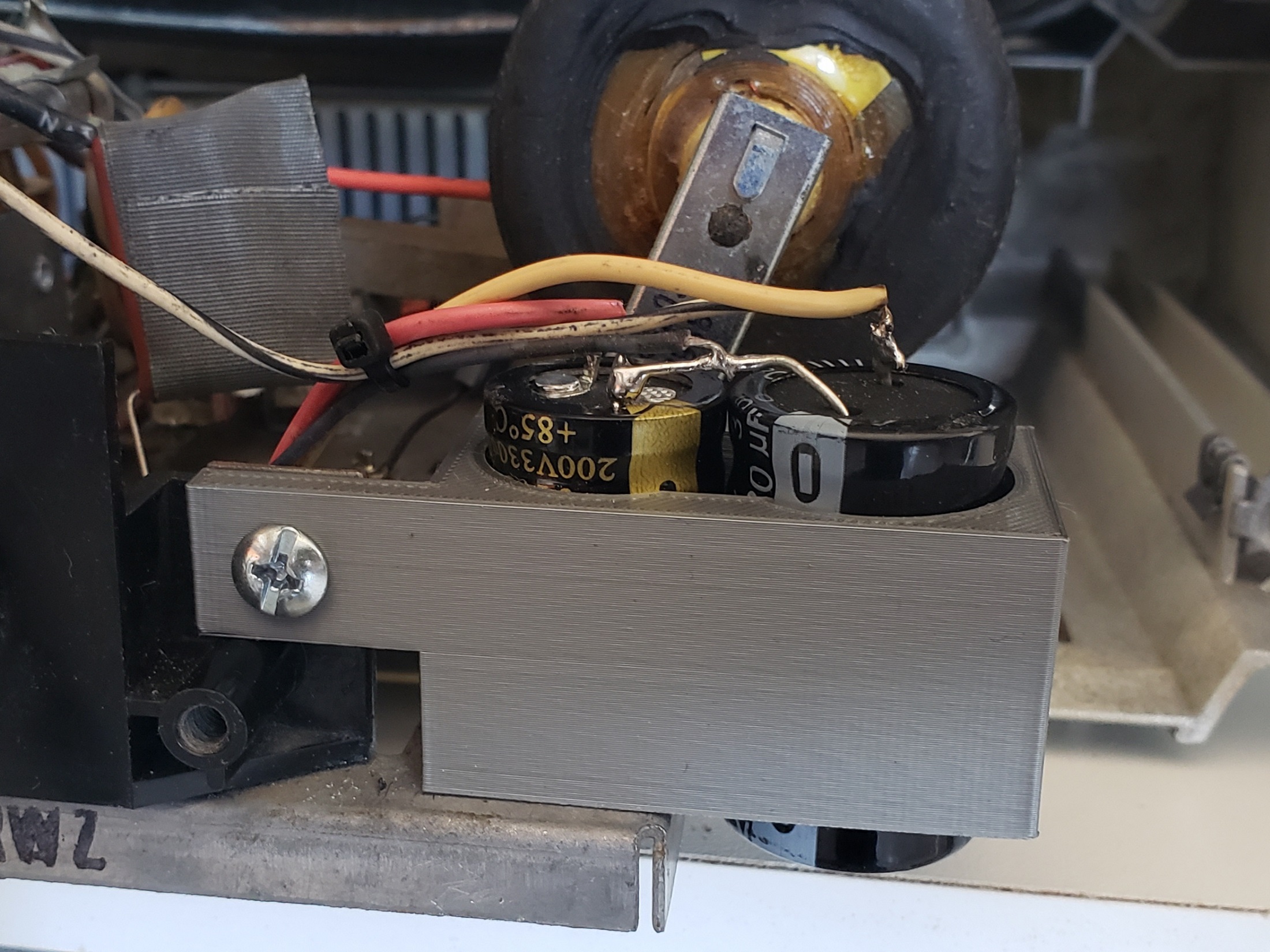

Para resolver este inconveniente se necesitó de un soporte a medida para colocar los dos reemplazos.
Doble capacitor reemplazado.
