Restauración Radio Shack TRS-80 Model I
Un gran amigo me obsequió un equipo del año 1977, una Radio Shack TRS-80 Model I, que en sus años de gloria supo prestar servicio en un instituto. En la actualidad requería de mucho cariño, una de las cosas que más me gusta de este hobby, y Carlos, que lo leyó inmediatamente en mi cara cuando la vi por primera vez decidió hacerme este tremendo regalo.
Y de eso se trata este proyecto, devolverle la vida a esta computadora. Y aunque digan que la belleza se encuentra por dentro la quise dejar por fuera tan linda como mis habilidades lo permitieran también, para tratar de revivir su época de gloria. Gracias Carlos por las horas de pura diversión que en esta reseña quedan plasmadas.
Restauración del gabinete
En el gabinete de esta computadora se encontraba toda la historia estampada por el intenso uso que recibió. Se ve que fue disfrutada ya que tenía detalles en toda su estructura. Las marcas del tiempo no solo estaban en su consola, también el monitor paso por el mismo proceso, pero será tema en otra reseña (
Restauración Monitor TRS-80 Model I
).
Una pieza que suele faltar en estas computadoras es la tapa trasera para proteger el borde de placa donde se conecta el cable plano para la unidad de expansión, ya sea por rotura de los soportes o por retirarlo para conectar la expansión.
Por suerte encontré en Thingiverse el modelo, me ahorró el trabajo de diseño, horas de prueba y error hasta llegar a este impecable resultado.
Con un par de retoques de lija ajusté la pieza a la perfección, después le tocaría el trabajo cosmético para llevarla lo más cerca posible a la original.
Los plásticos se resecan con el tiempo y se vuelven quebradizos. Donde más se evidencia es en aquellos puntos sujetos a un gran trabajo, ya sea por la repetición en el uso, exposición al calor o por fuerza de torsión.
Los postes que permiten sujetar los distintos elementos de la consola están sujetos a mucho esfuerzo y es de lo más común encontrarlos partidos al realizar el desarme. Impresión del modelo 3D y pegado en su posición
Los separadores también estaban estropeados y fueron reemplazados por piezas generadas por impresión 3D. Cabe destacar que tanto los postes como los separadores son del mismo diseñador que la tapa posterior e intenté volver a encontrarlos para mencionar su nombre como agradecimiento a su excelente trabajo, pero no pude hallar su publicación.
Lo siguiente fue el teclado propiamente dicho. Lo clásico, una mugre intensa y un amarillo que incluso manchaba la serigrafía en las teclas de color negro.

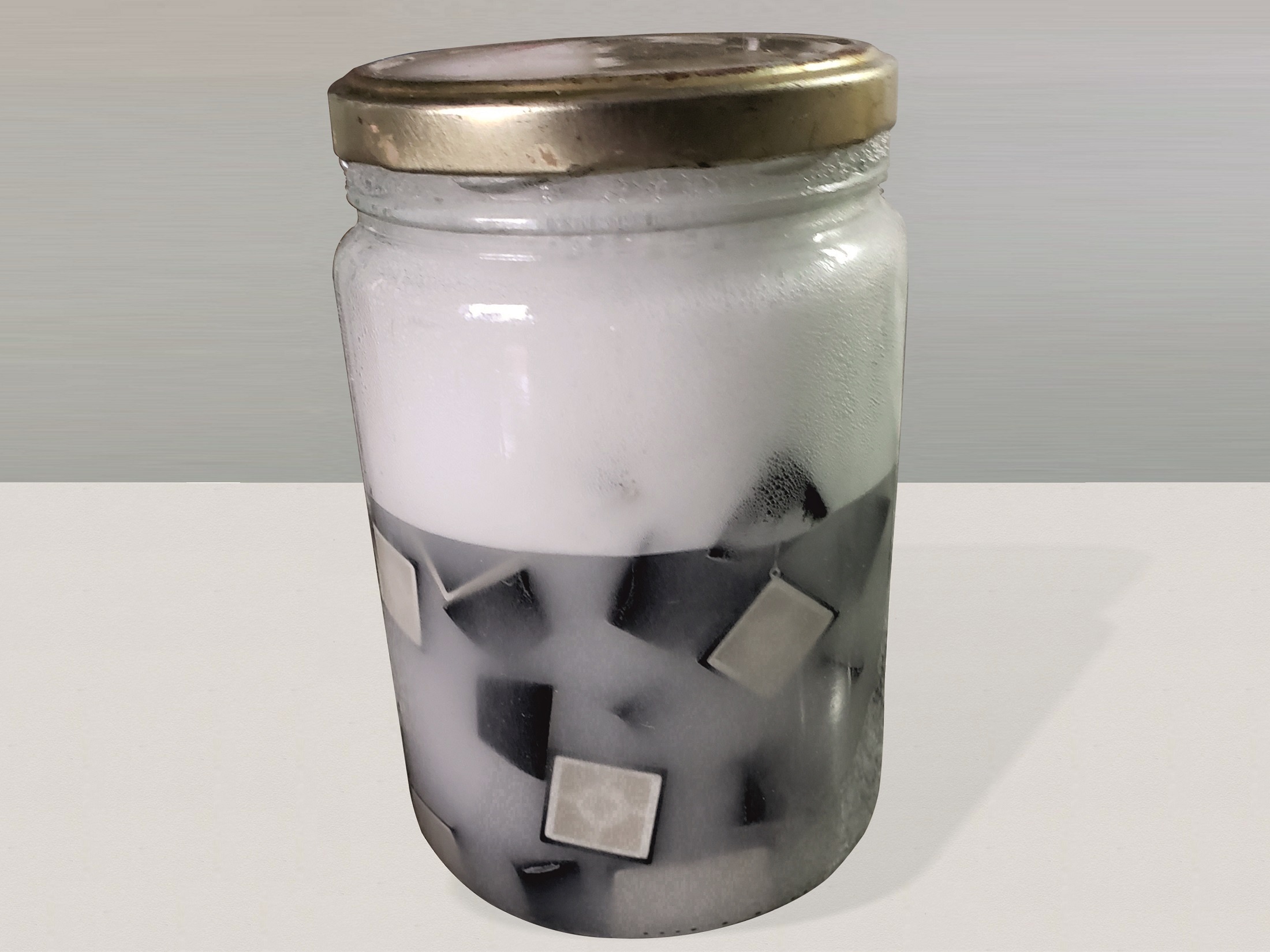

Mezcla de detergente y Cif crema, remojo y una sacudida de tanto en tanto hasta aflojar toda la suciedad.
Una vez secas las teclas, blanqueo con agua oxigenada, ultimo enjuague y reensamble.
La placa del teclado se conecta al motherboard mediante una membrana de alambre muy delicada y quebradiza soldada en ambos extremos, lo que dificulta demasiado la reparación, ya que la fragilidad y la escasa longitud hacen imposible la manipulación de ambos PCBs.
La membrana ya tenía algunas reparaciones, no iba a sobrevivir otra intervención. Por suerte ambos extremos estaban perfectamente alineados y a la distancia justa.
Lo que me permitió soldar tiras de pines macho en el PCB del teclado y hembra en la placa madre.
Reemplazando así la membrana y posibilitando que ambas placas sean fácilmente separables.
Reparar y dejar en condiciones la carcaza de la computadora tomó mucho trabajo, masilla, lija, base, color y laca. Horas de trabajo que me dejaron satisfecho del resultado obtenido.
En un primer paso, todo rayón, golpe e imperfección fue intervenido con masilla. Incluso la tapa impresa en 3D, ya que debía quedar con la textura del plástico original.
Se suavizaron las superficies con lija hasta dejar todas las imperfecciones completamente lisas.
El proceso de pintura comprendió dos capas de pintura base, tres de color y otras tres de laca acrílica transparente mate.
Fuente de alimentación externa
Lo primero que tuve que hacer fue una fuente de alimentación nueva, ya que la original no era parte del conjunto.
Esquema de la fuente original
La fuente de alimentación original utiliza un transformador de varias salidas y realiza un rectificado de media onda. Se utilizaron un par de transformadores y los componentes para rectificar y aportar un led de encendido para la nueva fuente, con las salidas de 14v AC 1A y 19,8v DC 350mA. Acompaña al conjunto un gabinete diseñado para la ocasión impreso en 3D en colores que combinan con la estética del equipo.
Una base con los relieves y orificios para calzar los transformadores.
En el frente el interruptor de encendido y el led indicador.
En la parte posterior, el cable a 220v AC y la salida hacia la consola.
Fuente de alimentación interna
Contando con la fuente de alimentación requerida, se está en condiciones iniciar con la reparación del equipo.
La fuente de alimentación se divide en dos partes, la externa, descripta en el párrafo anterior y la interna, que a partir de los valores recibidos arma los voltajes +5v DC, -5v DC, 12v DC y -12v DC perfectamente rectificados. La línea de 5v DC no entregaba ni la mitad el voltaje necesario por lo que había dos alternativas posibles, una falla en el circuito interno de alimentación o un corto en el resto de la consola. Al cortar las pistas entre la salida de 5v DC y el resto de la computadora para aislar el posible corto, la diferencia de voltaje persistía a la salida por lo que existía una falla en el circuito de 5v DC.
Esquemático del circuito de 5v DC, en color rojo lo reemplazado a continuación.
El capacitor a la entrada había sido intervenido.
A falta de capacitor de 10000uF para C9 se reemplazó por dos de 4700uF.
Después de desoldar y medir al TIP29A los valores no fueron lo esperado y fue reemplazado.

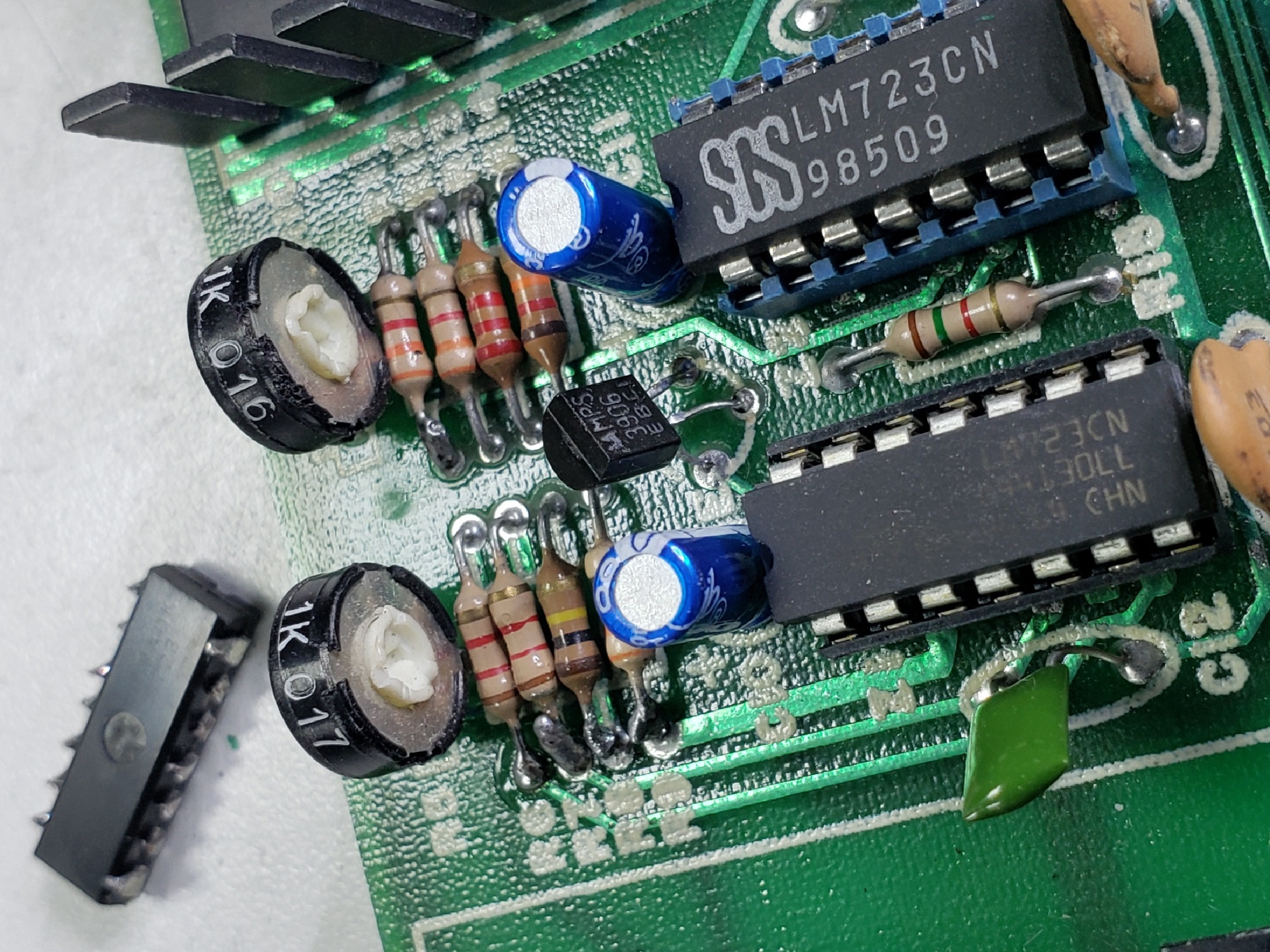

Los 5v DC lo que se resolvió cambiando el LM723.
Por la antigüedad del equipo, como precaución se reemplazó el resto de los electrolíticos.
Re-establecida la conexión entre los 5v DC y el resto del circuito la salida de video no tenía siquiera sincronismo.
Salida de video
El micro funcionaba correctamente, los buses tenían movimiento y con voltajes normales, pero la salida de video compuesto no entregaba siquiera sincronismo. Se comienza a revisar desde la salida de video hacia adentro y, siguiendo la línea de sincronismo apareció una compuerta de un 74C00 cuyas entradas no correspondía con la salida. Para verificar que el problema fuera en la salida, se procedió a cortar y medir la pata en vacío. La falla persistía.
Esquemático del circuito de sincronismo.
Se montó un nuevo 74C00 sobre el defectuoso, solo soldando la alimentación y las patas de entrada de la compuerta en cuestión.
La medición en la salida del nuevo IC resultaron en los valores esperados a diferencia del defectuoso. Se procede al reemplazo.
Se suelda un zócalo y se pone el nuevo 74C00 en posición.
Aparece sincronismo en el monitor.
Esquemático del circuito de video.

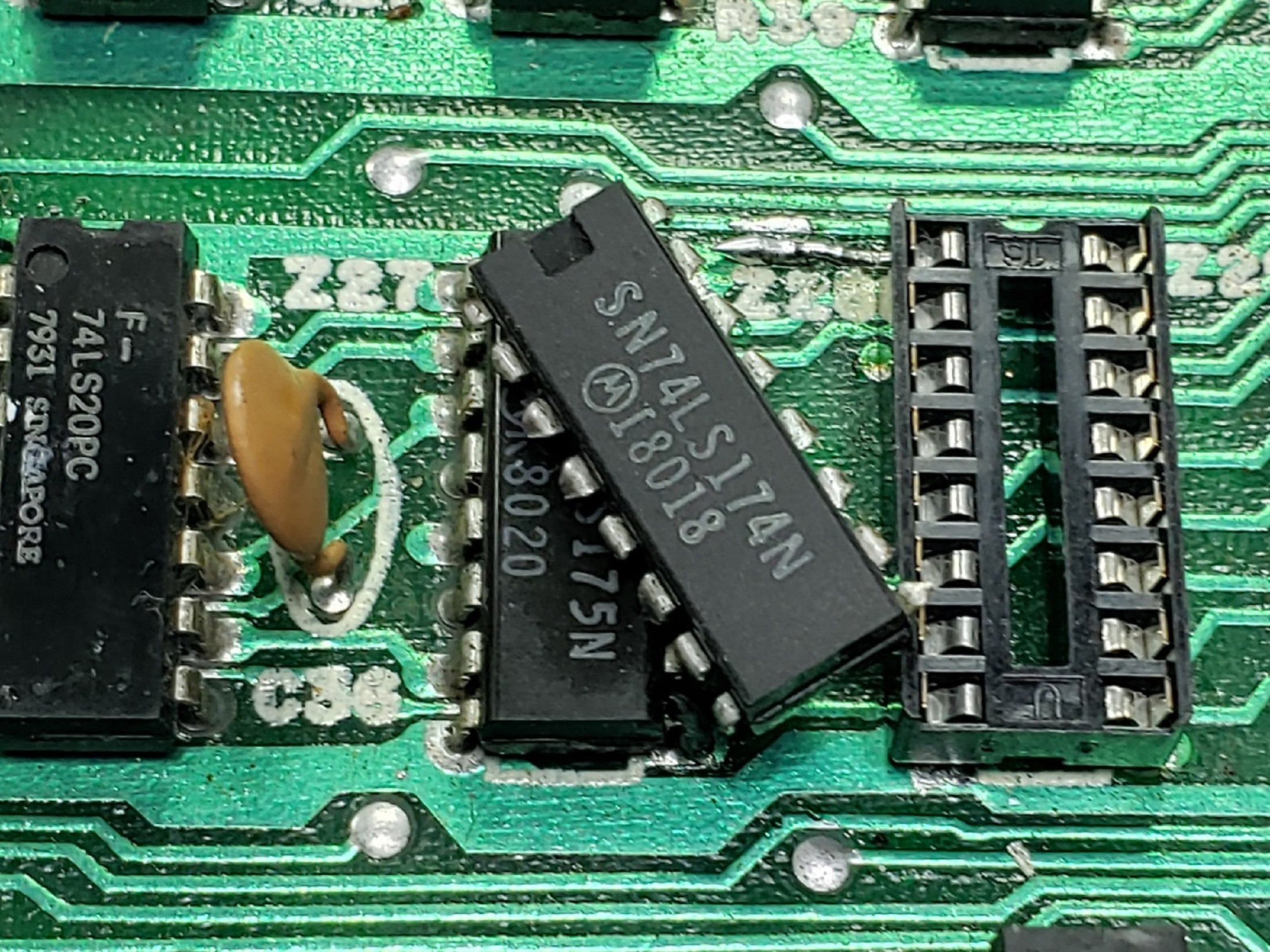

Un proceso similar al anterior llevó a detectar otro integrado fallido que impactaba en la salida de video, un 74LS174.

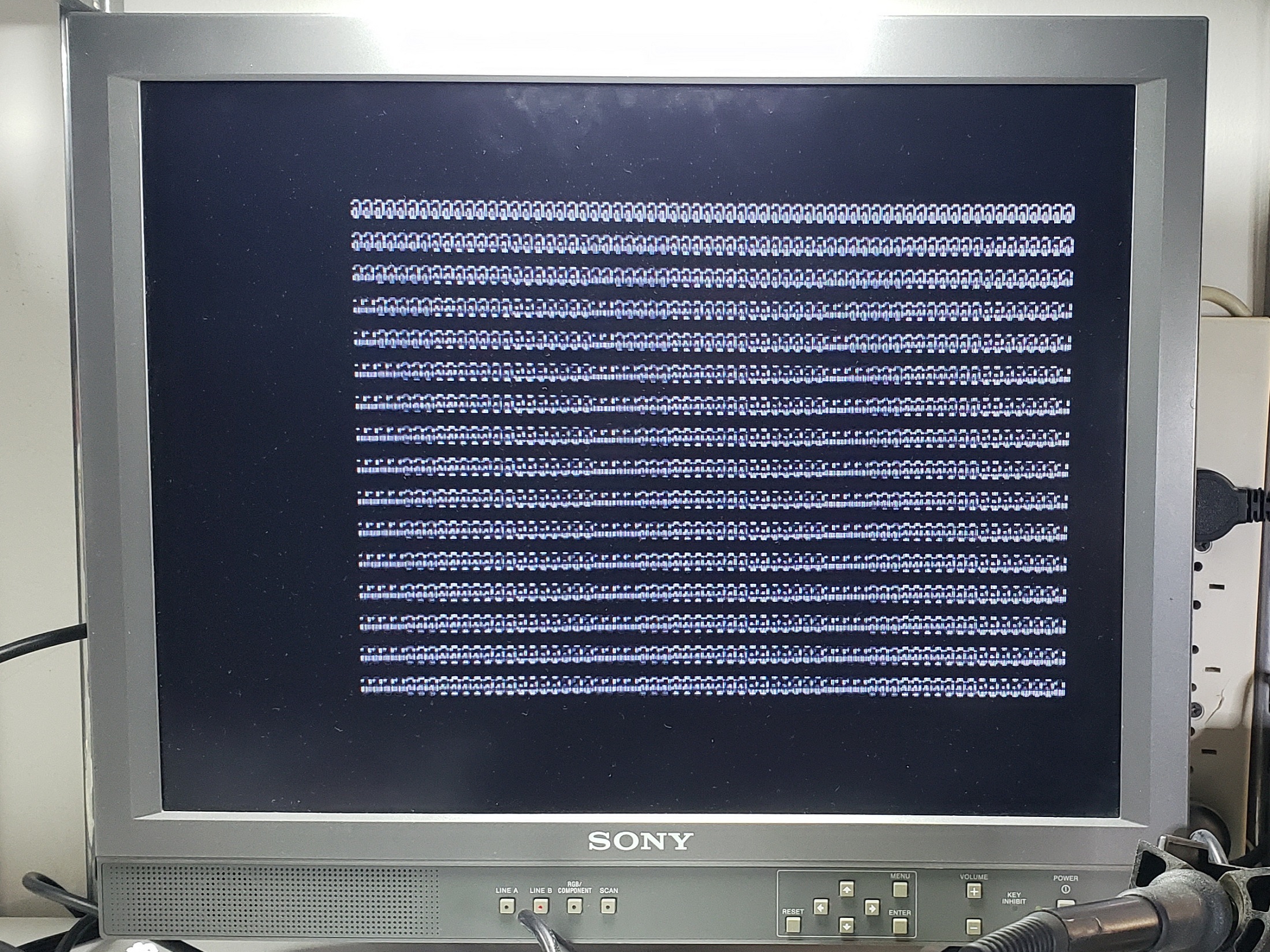

Aparece una señal de video con basura en el monitor.

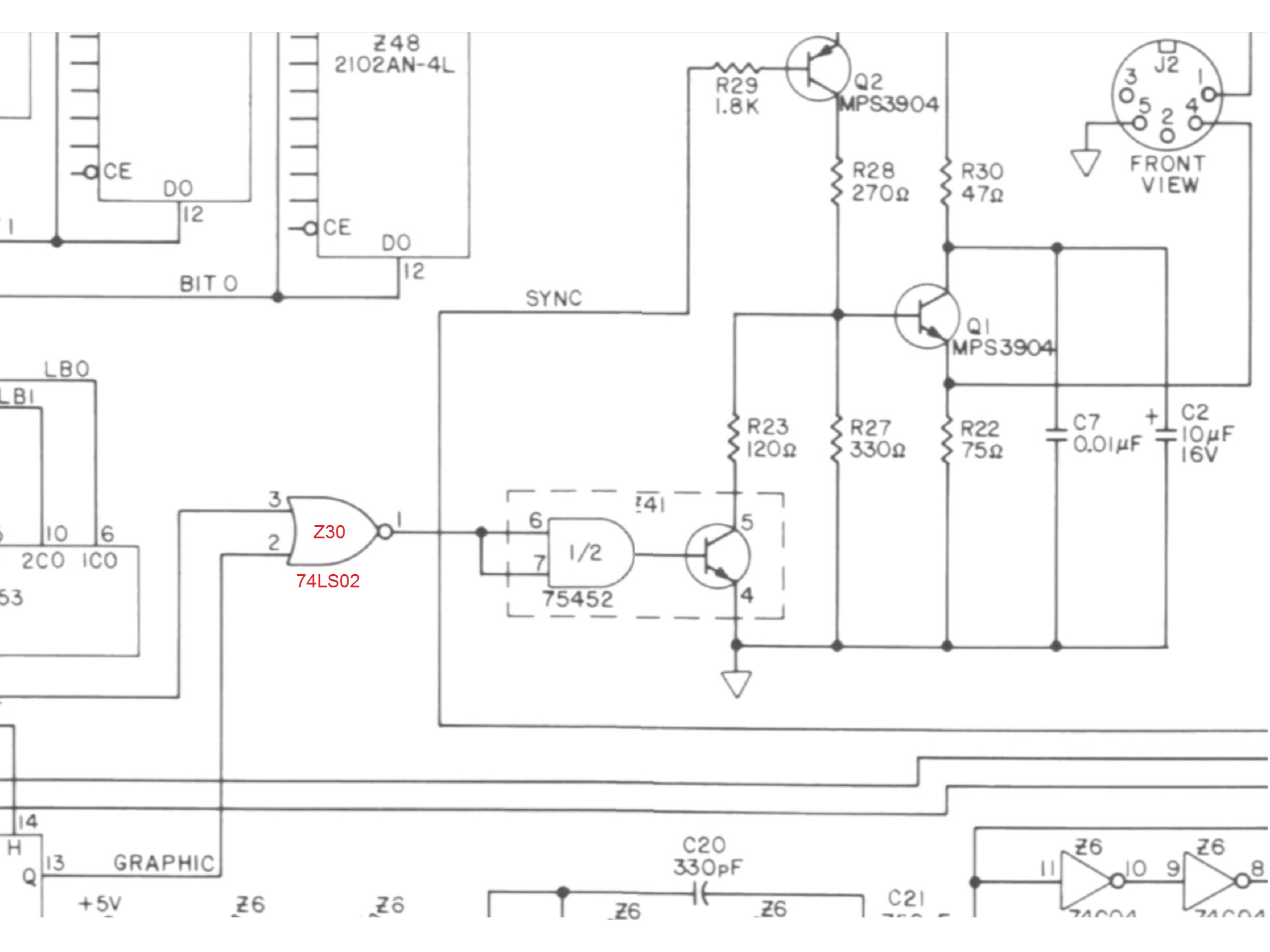

Esquemático del circuito de video.

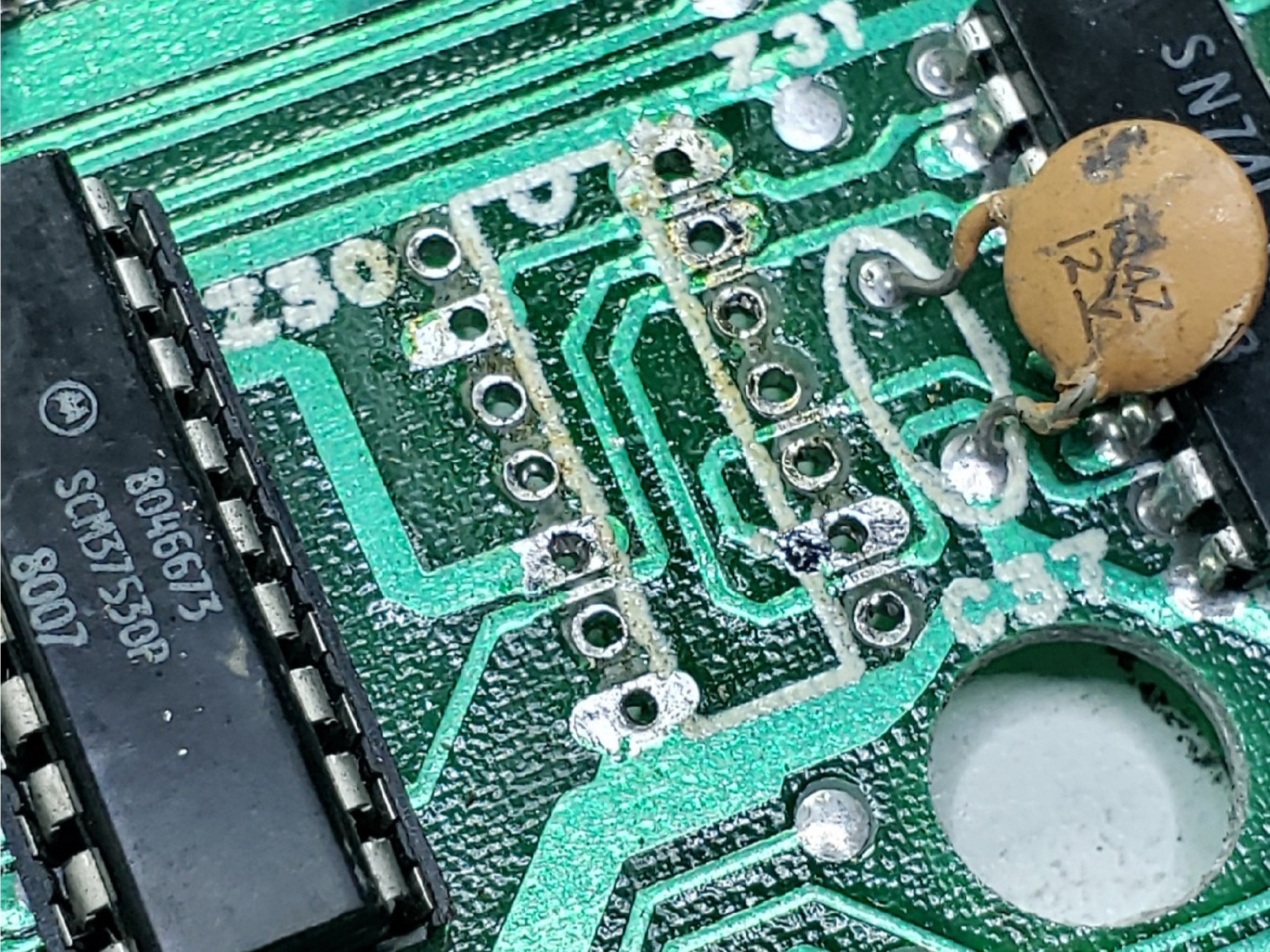

Siguiendo el circuito una de las compuertas del Z30 (74LS02) también con fallas.

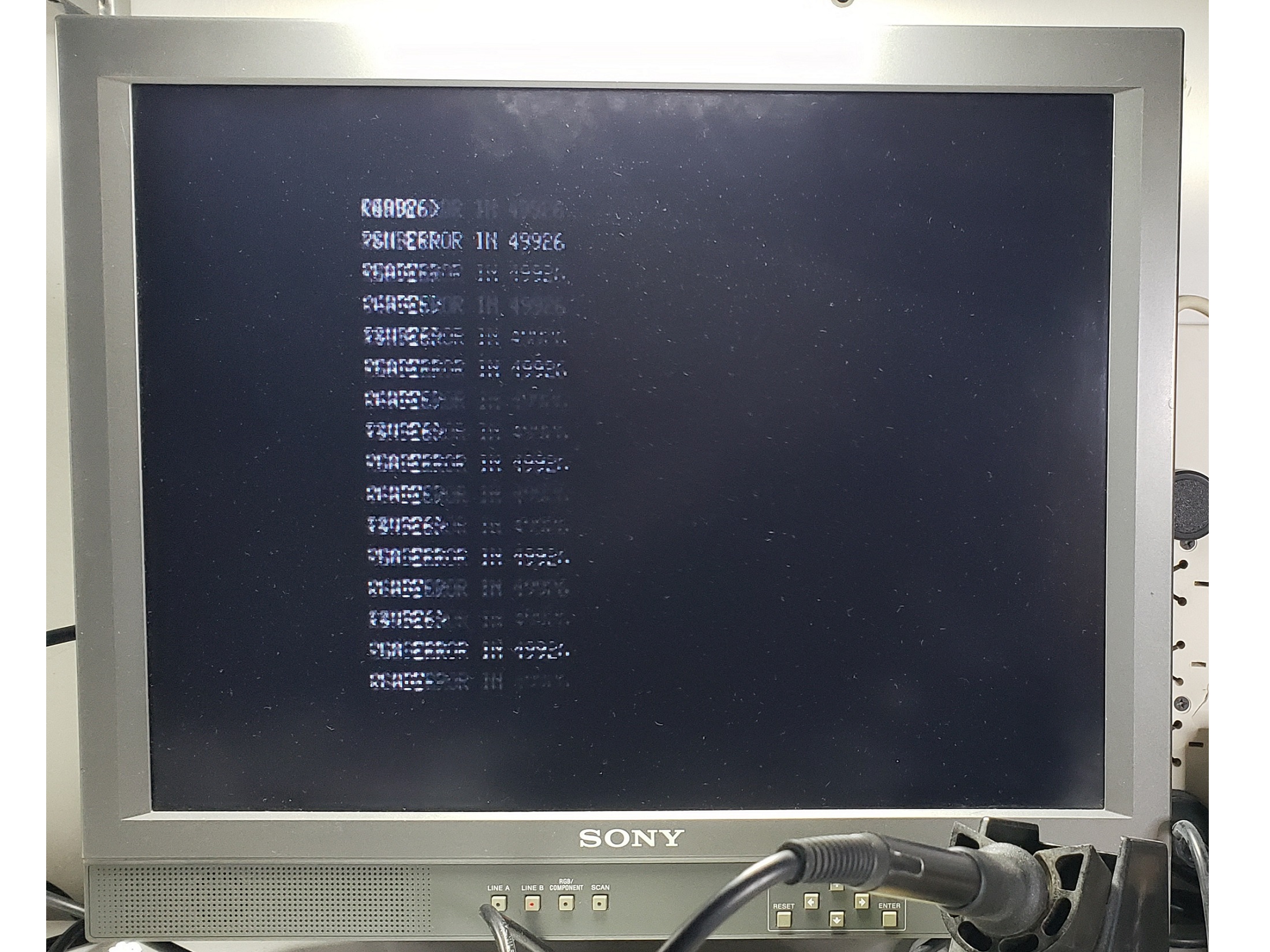

Aparece texto en pantalla en un bucle permanente.
La falla más simple es la que más suele costar, y cuando no hay falla mucho peor. Resultó ser que la repetición permanente del texto no se originaba en un defecto, solo era necesario conectar el teclado. Aparentemente la matriz de teclado "abierta" era tomado como la tecla de retorno presionada permanentemente.
Faltaba enchufar el teclado !!!

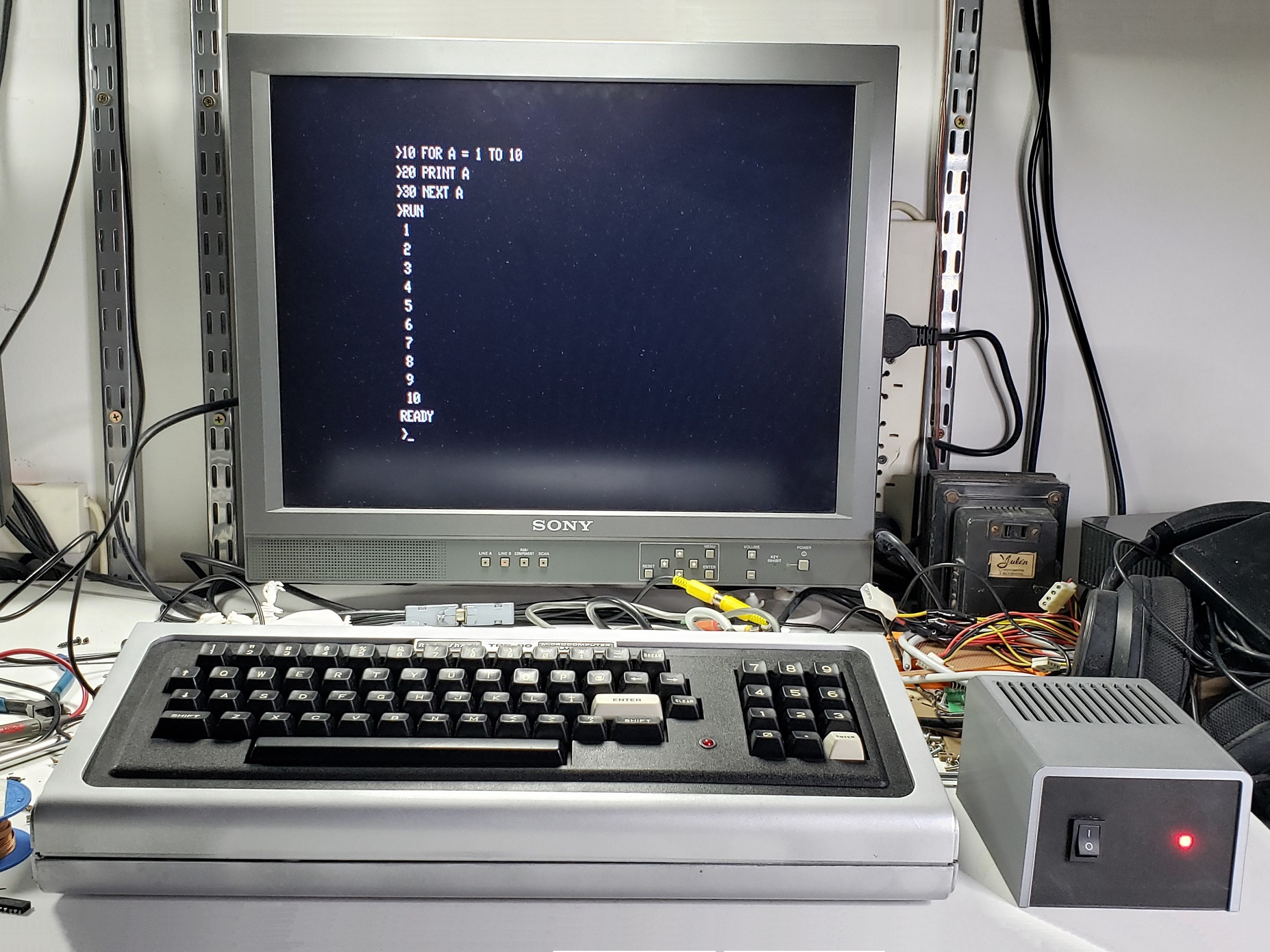

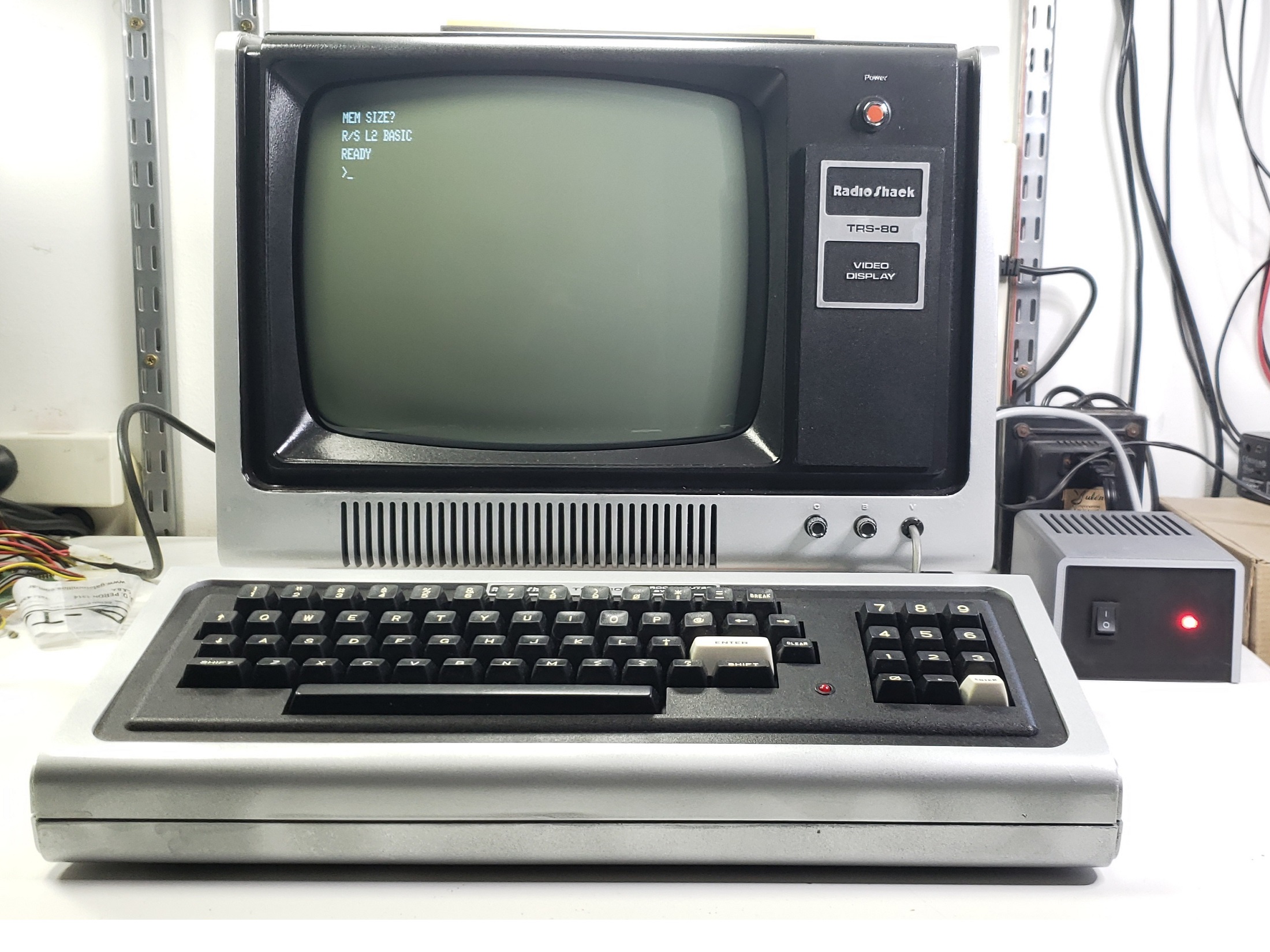

Trabajo finalizado.
